5  Empleo de ggiraph

Cargar paquetes

Code
library(tidyverse)
library(rnaturalearth) # install.packages("rnaturalearth")
library(rnaturalearthdata) # install.packages("rnaturalearthdata")
library(patchwork) # unir graficas
# library(plotly) # plot interactivos
library(sf)
library(ggiraph)

# Cargar archivo
load("data/JAGUAR_gapminder.RData")

5.0.1 Paleta de colores

Si te gustaria colocar mas colores de tu elección puedes emplear COLOR HEX.

Code
paises_pal  <- c("#3392d0", "#9e3995", "#0552a1","#de20a0", "#047e60", "#ea2f34", "#f8bf23")
names(paises_pal) <- c("Argentina", "Brazil", "Colombia", "Chile", "Mexico", "Peru", "Uruguay")
scales::show_col(paises_pal)

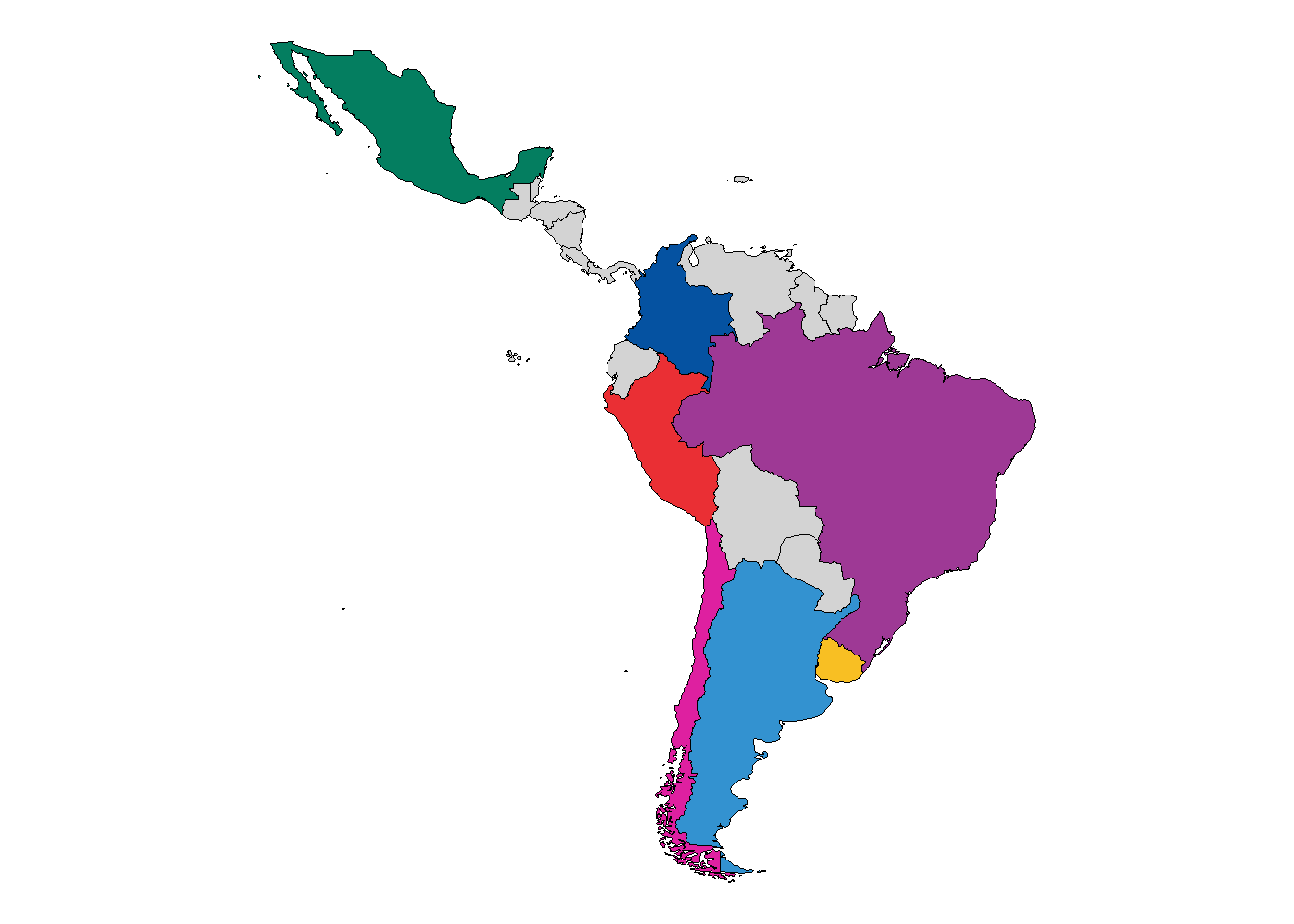

5.1 Panel A. Paises que participan en JAGUAR project

Code
# Obtener los datos del mapa
world_map <- ne_countries(scale = "medium", returnclass = "sf")

# Filtrar los países de América Latina incluyendo México
latin_america <- subset(world_map, name %in% c("Brazil", "Uruguay", "Argentina", "French Guiana", "Suriname", "Colombia", "Venezuela", "Bolivia", "Ecuador", "Chile", "Paraguay", "Peru", "Guyana", "Panama", "Costa Rica", "Nicaragua", "Honduras", "Belize", "Guatemala", "Mexico", "Trinidad and Tobago", "Caribe", "Puerto Rico"))

# Paises involucrados con el proyecto JAGUAR
JAGUAR_paises <-  c("Argentina", "Brazil", "Colombia", "Chile", "Mexico", "Peru", "Uruguay")

# Definir los colores para los países
latin_america <- latin_america %>% mutate(color =
  case_when(
  name == "Argentina" ~ "#3392d0",
  name == "Brazil" ~ "#9e3995",
  name == "Colombia" ~ "#0552a1",
  name == "Chile" ~ "#de20a0",
  name == "Mexico" ~ "#047e60",
  name == "Peru" ~ "#ea2f34",
  name == "Uruguay" ~ "#f8bf23",
  TRUE ~ "lightgrey"
))


# Crear el mapa con ggplot2
map_plot <- ggplot(data = latin_america) +
  geom_sf(aes(fill = color, text = name), color = "black") +  # añadir `text` para tooltips
  scale_fill_identity() +
  theme_void() +
  theme(
    axis.title.x = element_blank(),
    axis.title.y = element_blank(),
    legend.position = "none") +
  coord_sf()
Warning in layer_sf(geom = GeomSf, data = data, mapping = mapping, stat = stat,
: Ignoring unknown aesthetics: text
Code
map_plot

Guardar la figura

5.1.1 ggsave

Code
# Guardar el mapa con alta calidad
ggsave(filename = "graphs/mapa_latinoamerica.png",
       plot = map_plot,
       width = 10,     # Ancho en pulgadas
       height = 7,    # Altura en pulgadas
       dpi = 300,     # Resolución en píxeles por pulgada
       units = "in")  # Unidades de tamaño

5.1.2 png

Code
png("graphs/mapa_latinoamerica_optionB.png")
print(map_plot)
dev.off()

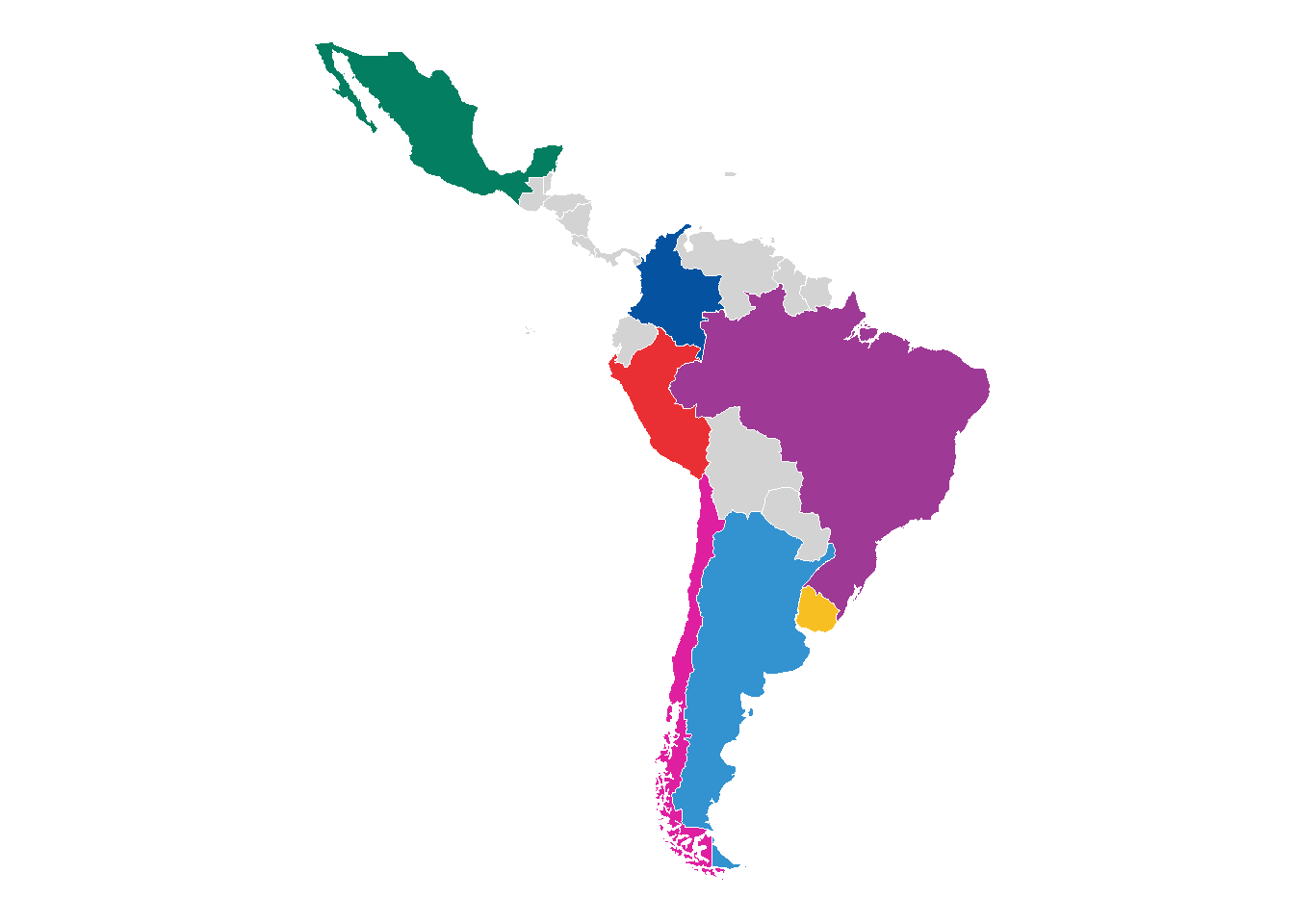

5.2 Mi primer mapa interactivo

Code
# Crear el mapa
p_jaguar <- ggplot() +
  # Fondo gris para todos los países de América Latina
  geom_sf(data = latin_america, fill = "lightgrey", color = "white") +

  # Colorear los países del consorcio JAGUAR con interactividad
  geom_sf_interactive(
    data = filter(latin_america, name %in% JAGUAR_paises),
    aes(fill = color, tooltip = name, data_id = name),
    color = "white"
  ) +

  scale_fill_identity() +  # Para usar directamente los colores definidos
  coord_sf(crs = st_crs(3857)) +
  theme_void() +
  theme(legend.position = "none")
p_jaguar

Code
# Mostrar como mapa interactivo
girafe(ggobj = p_jaguar)

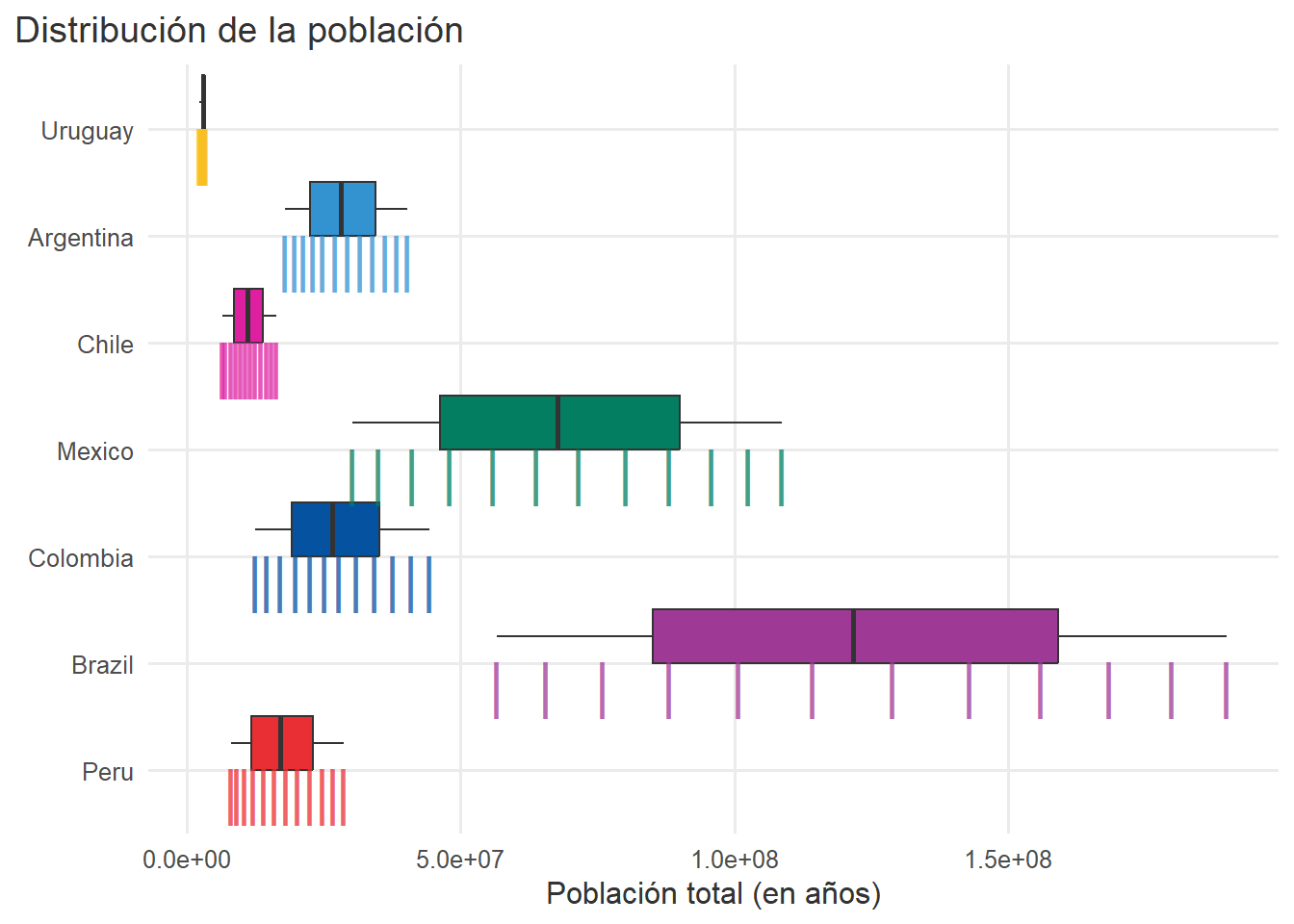

5.3 Panel B. Población total por paises

Code
# Crear el boxplot interactivo con los datos de JAGUAR_gapminder
box_plot <- JAGUAR_gapminder %>%
  ggplot(aes(x = pop, y = country, fill = country, data_id = id)) +
  # Agregar boxplots interactivos con ligero desplazamiento vertical
  geom_boxplot_interactive(
    position = position_nudge(y = 0.25),  # Desplaza los boxplots hacia abajo
    width = 0.5 # Controla el ancho de las cajas
  ) +
  # Agregar marcas verticales tipo "barra" para valores individuales, también interactivos
  geom_point_interactive(
    aes(col = country, tooltip = id),                  # Color por país
    position = position_nudge(y = -0.25),# Desplaza puntos hacia arriba
    size = 8,                            # Tamaño de la marca
    shape = '|',                         # Tipo de marcador vertical
    alpha = 0.75                         # Transparencia
  ) +
  scale_fill_manual(values = paises_pal) +
  scale_color_manual(values = paises_pal) +
  # Etiquetas y título del gráfico
  labs(
    x = 'Población total (en años)',
    y = element_blank(),
    title = glue::glue('Distribución de la población')
  ) +
  # Tema minimalista y ajustes estéticos
  theme_minimal(base_size = 12) +
  theme(
    text = element_text(
      color = 'grey20'
    ),
    legend.position = 'none',
    panel.grid.minor = element_blank(),
    plot.title.position = 'plot'
  )
box_plot

5.3.1 Volver interactivo

Code
girafe(
  ggobj = box_plot) # Objeto ggplot a convertir en interactivo

Actualmente, nuestro gráfico de líneas se vuelve naranja cuando pasamos el ratón por encima de ellas. Todo lo demás permanece sin cambios. Cambiémoslo para que todas las líneas menos una se vuelvan transparentes.

La forma de hacerlo es pasar una lista de opciones a girafe(). Esta lista contendrá opts_hover() y opts_hover_inv() para determinar el código CSS que debe aplicarse. Además, fijemos el tamaño de nuestra trama con opts_sizing().

Code
# Convertir en gráfico interactivo
girafe(
  ggobj = box_plot,  # Gráfico generado con geom_*_interactive
  options = list(
    opts_hover(css = ''),   # Estilo CSS para el elemento bajo el cursor
    opts_hover_inv(css = "opacity:0.1;"), # Estilo CSS para los demás elementos (baja opacidad)
    opts_sizing(rescale = FALSE) # Mantiene el tamaño fijo del gráfico
  ),

  height_svg = 6,  # Altura del gráfico en SVG
  width_svg = 9    # Ancho del gráfico en SVG
)
Notas

  • line_chart debe ser un objeto creado con ggplot() que use geoms interactivos como geom_line_interactive().

  • opts_hover(css = ''): puedes personalizar aquí el estilo al pasar el mouse sobre una línea (ej. cambiar color o grosor).

  • opts_hover_inv(css = 'opacity:0.1;'): permite resaltar una línea al atenuar las otras.

  • height_svg y width_svg definen el tamaño del gráfico exportado/interactivo.

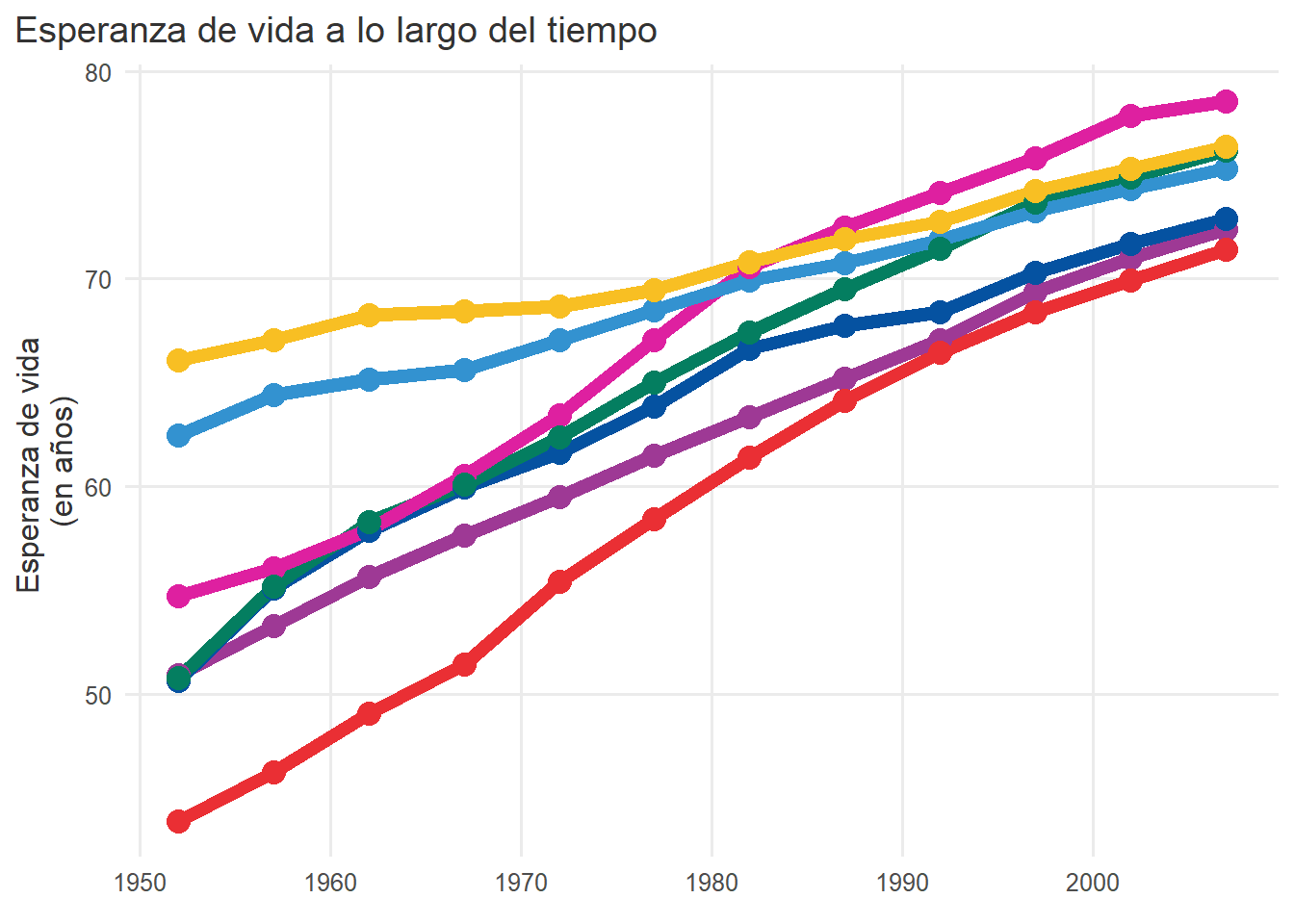

5.4 Panel C. Esperanza de vida atraves del tiempo

Code
# Crear archivo de lineas sobre la esperanza de vida
line_chart <- JAGUAR_gapminder %>%
  ggplot(aes(x = year, y = lifeExp, col = country, data_id = id)) +
  geom_line_interactive(linewidth = 2.5) +
  geom_point_interactive(aes(tooltip = id), size = 4) +
  theme_minimal(base_size = 12) +
  labs(
    x = element_blank(),
    y = 'Esperanza de vida \n(en años)',
    title = 'Esperanza de vida a lo largo del tiempo'
  ) +
  theme(
    text = element_text(
      color = 'grey20'
    ),
    legend.position = 'none',
    panel.grid.minor = element_blank(),
    plot.title.position = 'plot') +
  scale_color_manual(values = paises_pal)

line_chart

5.4.1 Volver interactivo

Code
girafe(
  ggobj = line_chart, # Objeto ggplot a convertir en interactivo
  # Seleccionar el Estilo CSS para la línea sobre la que se pasa el cursor
  options = list(
    opts_hover(css = ''), ## CSS code of line we're hovering over
     # Estilo CSS para las demás líneas que no están siendo enfocadas (reduce opacidad)
    opts_hover_inv(css = "opacity:0.1;"), ## CSS code of all other lines
    # Fija el tamaño del gráfico (no permite que cambie con el tamaño del contenedor)
    opts_sizing(rescale = FALSE) ## Fixes sizes to dimensions below
  ),
  # Altura del gráfico en unidades SVG
  height_svg = 6,
  # Ancho del gráfico en unidades SVG
  width_svg = 9
)

5.5 Unir Panel B y C

Code
interactive_plot <- girafe(
  # Combina el boxplot y el gráfico de líneas en una sola visualización interactiva
  ggobj = box_plot + plot_spacer() + line_chart +
    plot_layout(widths = c(0.45, 0.1, 0.45)),
  # Opciones de interactividad para girafe
  options = list(
    opts_hover(css = ''),
    opts_hover_inv(css = "opacity:0.1;"),
    opts_sizing(rescale = FALSE)
  ),
  # Dimensiones del gráfico en unidades SVG
  height_svg = 6,
  width_svg = 8
)

interactive_plot

5.6 Unir Panel A, B y C

Code
# Layout con patchwork: mapa arriba, boxplot + line_chart abajo
layout_total <- p_jaguar | (box_plot / line_chart) + plot_layout(widths = c(0.45, 0.1, 0.45))
#+ plot_layout(heights = c(0.5, 0.5))  # mitad mapa, mitad box + línea

# Convertir todo en visualización interactiva
interactive_plot <- girafe(
  ggobj = layout_total,
  options = list(
    opts_hover(css = ''),
    opts_hover_inv(css = "opacity:0.1;"),
    opts_sizing(rescale = FALSE)
  ),
  height_svg = 6,
  width_svg = 8
)

interactive_plot

Guardar el plot interactivo

Code
htmltools::save_html(interactive_plot, "graphs/multiple-ggiraph-1.html")

5.7 Referencias
