Lección 7: ¿Se diferencian igual las células de pacientes y controles?

Bienvenida

En la lección 5 vimos que, al diferenciarse, los monocitos de pacientes y de controles cambian miles de genes, y que los cambios se parecen mucho. Pero “parecerse” no es “ser iguales”. En esta lección hacemos la pregunta de forma estadística: ¿hay genes cuyo cambio de monocito a célula dendrítica es distinto en las pacientes con lupus? Para responderla usaremos un modelo con interacción, que compara directamente los contrastes de ambos grupos.

Lo que necesitas saber antes: haber hecho la lección Diferenciación de monocitos a células dendríticas.

Al terminar podrás:

Explicar qué es una interacción y por qué se describe como una “diferencia de diferencias”.
Ajustar un modelo ~ Group + Cell_type + Group:Cell_type con DESeq2 e interpretar sus coeficientes.
Visualizar una interacción con una gráfica de líneas.
Resumir los genes con su proceso específico de Reactome.

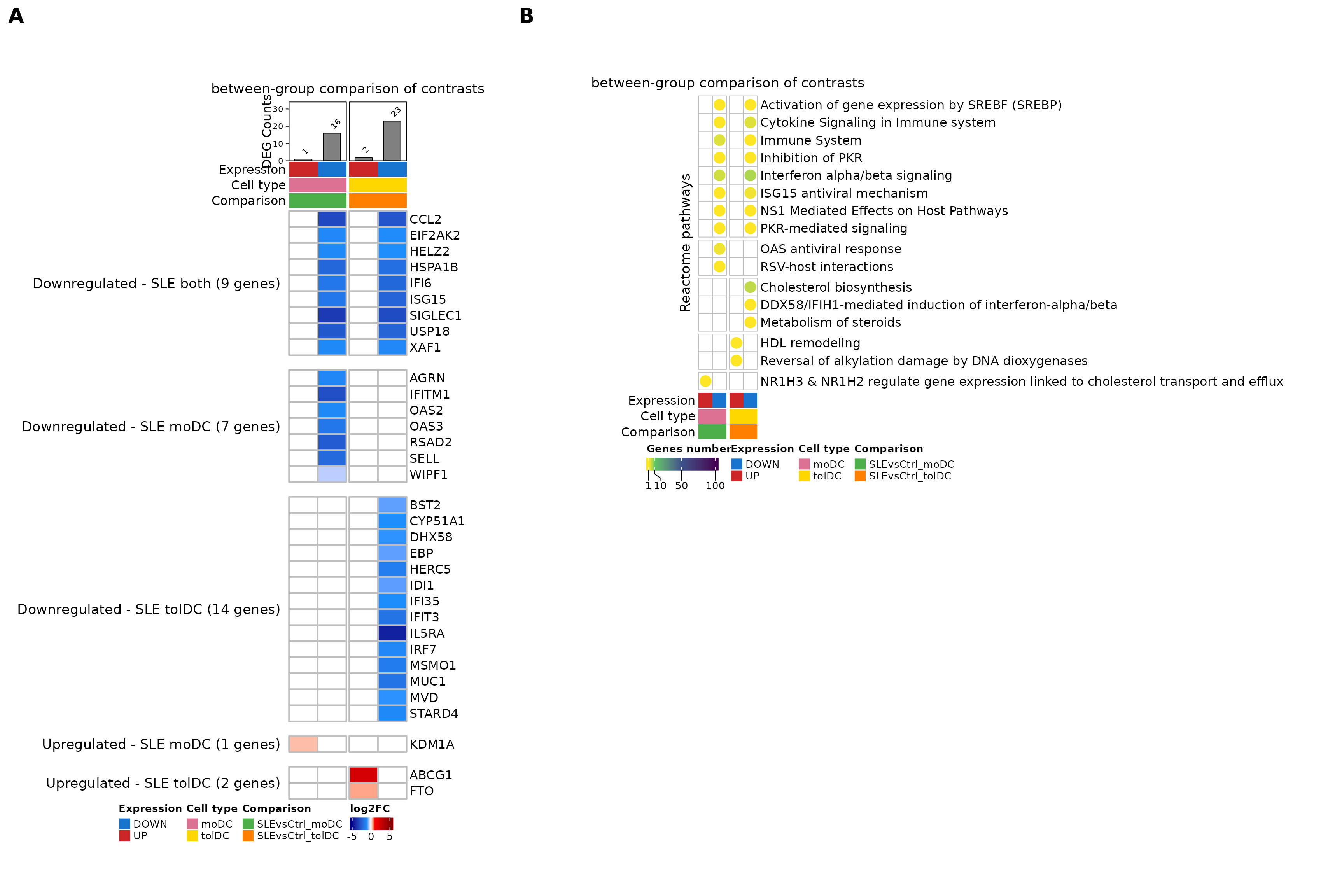

Reproducir los paneles A y B de la Figura 7 del artículo.

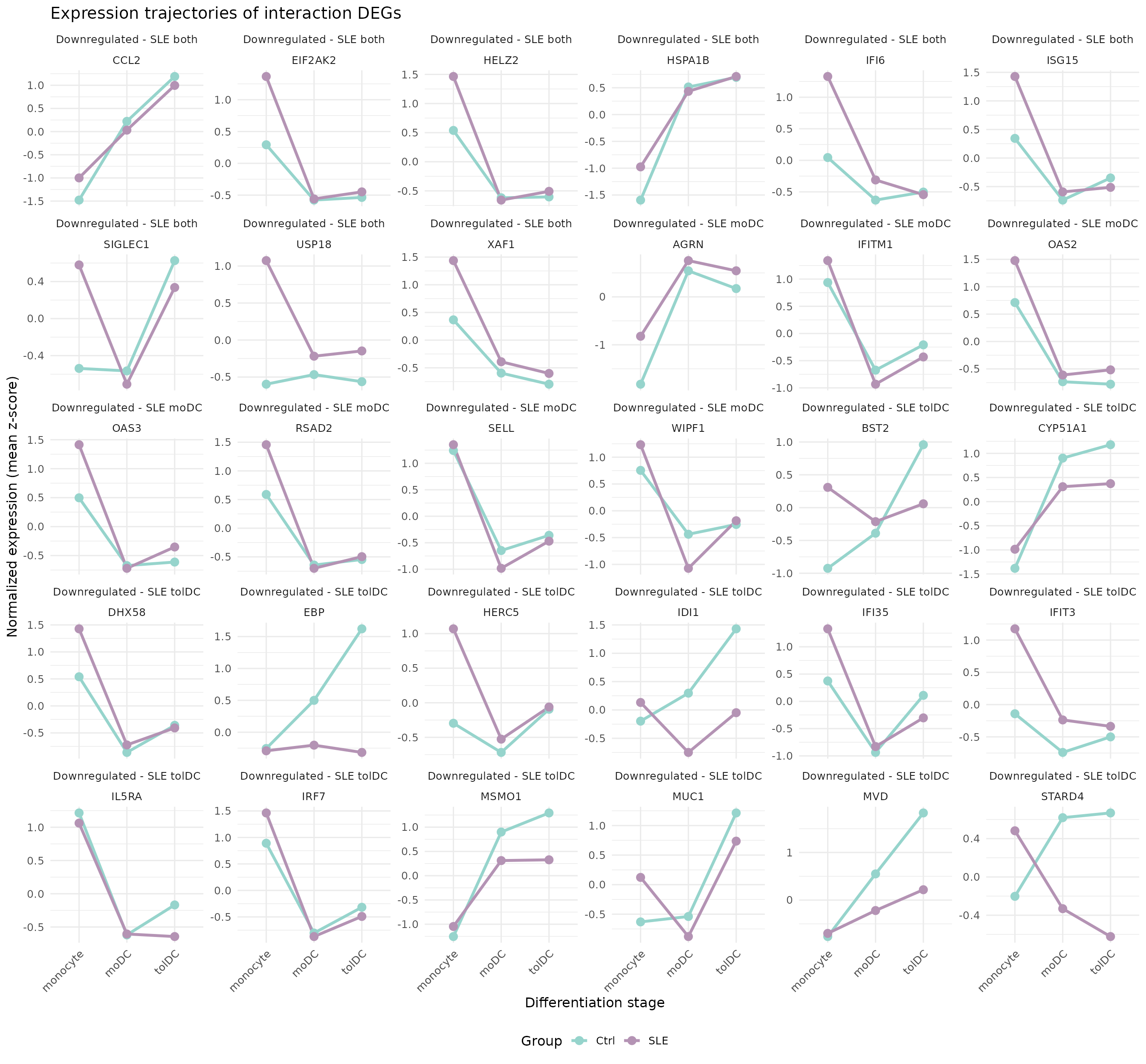

Interpretar una interacción con las trayectorias de expresión de cada grupo.

Tiempo estimado: 1.5 horas.

Mapa de la lección

flowchart LR
  A["filtered_txi
99 muestras"] --> B["Modelo con interacción
~ Group + Cell_type
+ Group:Cell_type"]
  B --> C["de_interaction_results
padj < 0.05"]
  C --> D["g:Profiler
go_interaction_results"]
  D --> E["Proceso específico
de Reactome"]
  C --> F["Figura 7A
LFC de la interacción"]
  E --> F
  E --> G["Figura 7B
procesos por lista"]
  F --> H["Figura suplementaria
trayectorias de expresión"]

Glosario

Estos son los términos que usaremos. Vuelve aquí cada vez que lo necesites.

Contraste: una comparación entre dos condiciones; por ejemplo, moDC contra monocito.
Interacción: ocurre cuando el efecto de un factor depende de otro. Aquí, cuando el cambio de monocito a célula dendrítica (factor Cell_type) depende de si la persona es paciente o control (factor Group).
Diferencia de diferencias: el valor de una interacción. Es el cambio en las pacientes menos el cambio en los controles.
Coeficiente: cada número que estima un modelo; DESeq2 los lista con resultsNames().
Proceso específico: entre todos los términos enriquecidos en los que aparece un gen, el que tiene menos genes; el más concreto.
Trayectoria de expresión: cómo cambia la expresión media de un gen a lo largo de las etapas de diferenciación (monocito → moDC → tolDC) en cada grupo.

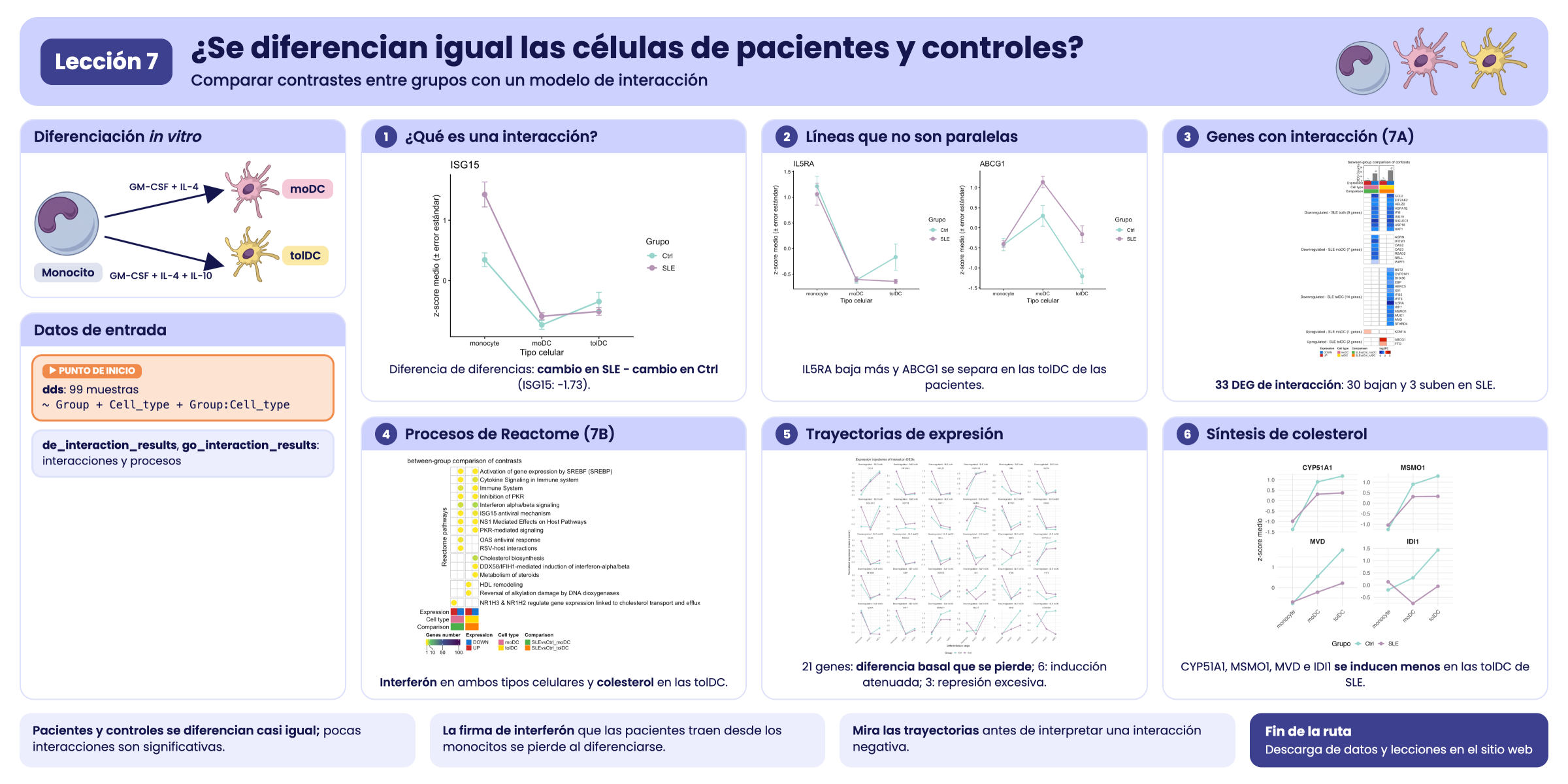

Resumen visual de la lección 7.

1. Preparación

library(GeneExprLupusMx) # datos del paquete
library(tidyverse)       # manipulación de tablas y gráficas
library(ComplexHeatmap)  # heatmaps
library(circlize)        # escalas de color para ComplexHeatmap
library(cowplot)         # unir gráficas en paneles

# Objetos grandes del paquete: se descargan solo la primera vez (ver ?download_data)
filtered_txi <- download_data("filtered_txi")
zscore_mat   <- download_data("zscore_mat")

Colores y umbral (los mismos de las lecciones anteriores, más los de las listas de esta lección):

cell_color       <- c(monocyte = "black", moDC = "palevioletred", tolDC = "gold1")
group_color      <- c(Ctrl = "#96d4ccff", SLE = "#b493b4ff")
expression_color <- c(UP = "firebrick3", DOWN = "dodgerblue3")
comparison_color <- c(SLEvsCtrl_moDC = "#4daf4a", SLEvsCtrl_tolDC = "#ff7f00")
lfc_color        <- colorRamp2(c(-5, -1, 0, 1, 5), c("darkblue", "dodgerblue", "white", "red", "darkred"))

padj_threshold <- 0.05

2. Paso 1: ¿qué es una interacción?

Tomemos un gen estimulado por interferón, ISG15. En la lección 5 calculamos su LFC de monocito a célula dendrítica en cada grupo:

sapply(de_celltype_results, function(df) round(df$log2FoldChange[df$gene == "ISG15"], 2))
#>  Ctrl_moDC Ctrl_tolDC   SLE_moDC  SLE_tolDC
#>      -1.69      -0.95      -3.41      -3.27

ISG15 baja al diferenciarse en ambos grupos, pero en las pacientes baja más: en las moDC, −3.41 contra −1.69. La diferencia entre esos dos cambios es la interacción:

$\text{interacción} = \text{LFC}_{\text{SLE}} - \text{LFC}_{\text{Ctrl}} = -3.41 - (-1.69) = -1.72$

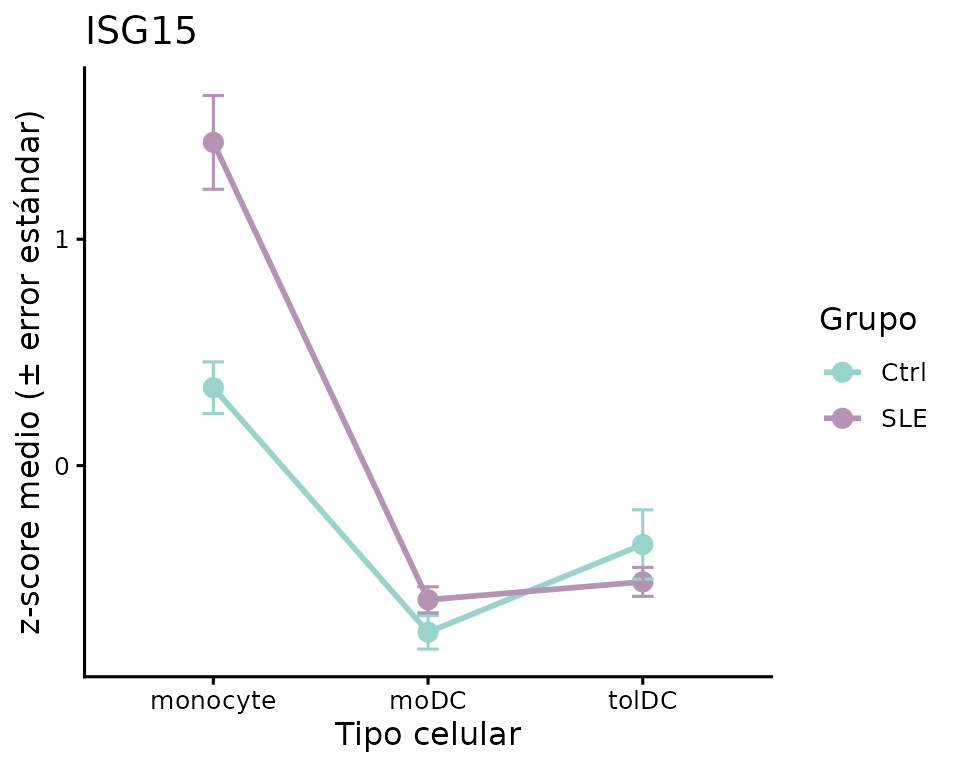

Una gráfica de líneas lo hace evidente. Graficamos el z-score medio de cada grupo en cada tipo celular, usando el checkpoint zscore_mat:

plot_interaction <- function(gene) {
  metadata_cleaned %>%
    mutate(zscore    = zscore_mat[gene, as.character(sample_ID)],
           Cell_type = factor(Cell_type, levels = c("monocyte", "moDC", "tolDC"))) %>%
    group_by(Group, Cell_type) %>%
    summarise(mean_z = mean(zscore), se = sd(zscore) / sqrt(n()), .groups = "drop") %>%
    ggplot(aes(x = Cell_type, y = mean_z, color = Group, group = Group)) +
    geom_line(linewidth = 1) +
    geom_point(size = 3) +
    geom_errorbar(aes(ymin = mean_z - se, ymax = mean_z + se), width = 0.1) +
    scale_color_manual(values = group_color) +
    labs(title = gene, x = "Tipo celular", y = "z-score medio (± error estándar)", color = "Grupo") +
    theme_classic(base_size = 12)
}

plot_interaction("ISG15")

Si las dos líneas fueran paralelas, el gen cambiaría igual en ambos grupos: no habría interacción.
Aquí no son paralelas: las pacientes parten de un valor mucho más alto en los monocitos (la firma de interferón de las lecciones 2 y 3) y caen más al diferenciarse.

Una interacción negativa no significa “más bajo en las pacientes”. Significa que el gen baja más (o sube menos) al diferenciarse en las pacientes. En el caso de ISG15, las moDC de ambos grupos terminan con niveles parecidos; lo que cambia es la pendiente, porque las pacientes parten de un valor más alto.

3. Paso 2: el modelo con interacción

En la lección 5 ajustamos un modelo para cada grupo y comparamos sus LFC “a ojo”. Para obtener un valor p de la diferencia, hay que ajustar un solo modelo con las 99 muestras y un término de interacción, Group:Cell_type:

library(DESeq2)

dds <- DESeqDataSetFromTximport(txi     = filtered_txi,
                                colData = metadata_cleaned,
                                design  = ~ Group + Cell_type + Group:Cell_type)
dds$Group     <- relevel(dds$Group, ref = "Ctrl")         # referencia: controles
dds$Cell_type <- relevel(dds$Cell_type, ref = "monocyte") # referencia: monocitos
dds <- DESeq(dds) # tarda unos minutos

resultsNames(dds)
#> [1] "Intercept"                   "Group_SLE_vs_Ctrl"
#> [3] "Cell_type_moDC_vs_monocyte"  "Cell_type_tolDC_vs_monocyte"
#> [5] "GroupSLE.Cell_typemoDC"      "GroupSLE.Cell_typetolDC"

Cada coeficiente responde una pregunta distinta:

Coeficiente	¿Qué mide?
`Intercept`	La expresión de referencia: monocitos de los controles
`Group_SLE_vs_Ctrl`	SLE contra Ctrl, en los monocitos
`Cell_type_moDC_vs_monocyte`	moDC contra monocito, en los controles
`Cell_type_tolDC_vs_monocyte`	tolDC contra monocito, en los controles
`GroupSLE.Cell_typemoDC`	Interacción: cuánto cambia, en las pacientes, la diferencia moDC contra monocito
`GroupSLE.Cell_typetolDC`	Interacción: lo mismo para tolDC contra monocito

Nos interesan los dos últimos:

de_interaction_results <- lapply(c(moDC = "moDC", tolDC = "tolDC"), function(cell) {
  res <- as.data.frame(results(dds, alpha = 0.05, name = paste0("GroupSLE.Cell_type", cell)))
  data.frame(gene = rownames(res), res, row.names = NULL)
})

Como el modelo tarda en ajustarse, el paquete incluye el resultado como checkpoint, de_interaction_results:

names(de_interaction_results)
#> [1] "moDC"  "tolDC"
head(de_interaction_results$tolDC[order(de_interaction_results$tolDC$padj), ])
#>         gene   baseMean log2FoldChange     lfcSE      stat       pvalue
#> 7705   ISG15 1571.72540     -2.3242527 0.3964015 -5.863381 4.535367e-09
#> 7348    IFI6 5171.46042     -2.1636287 0.4035187 -5.361905 8.234902e-08
#> 7345   IFI35 1270.40241     -1.1028139 0.2149937 -5.129518 2.904851e-07
#> 1690    BST2 6388.65236     -0.8485252 0.1706817 -4.971388 6.647534e-07
#> 16889 SH3TC2   18.24524     -4.6162394 0.9279896 -4.974452 6.543263e-07
#> 5079    ETV7   57.87252     -3.7694878 0.7671254 -4.913783 8.933559e-07
#>               padj
#> 7705  6.634789e-05
#> 7348  6.023419e-04
#> 7345  1.416502e-03
#> 1690  1.944936e-03
#> 16889 1.944936e-03
#> 5079  2.178151e-03

Comprobemos que el LFC de la interacción es la diferencia de diferencias que calculamos a mano para ISG15:

sapply(de_interaction_results, function(df) round(df$log2FoldChange[df$gene == "ISG15"], 2))
#>  moDC tolDC
#> -1.73 -2.32

En las moDC obtenemos −1.73, prácticamente el −1.72 que calculamos restando. La pequeña diferencia viene de que en la lección 5 el modelo de las pacientes también se ajustó por actividad de la enfermedad y dosis de glucocorticoides.

4. Paso 3: ¿qué genes cambian distinto?

Un gen tiene una interacción significativa si su padj < 0.05. Lo clasificamos como UP o DOWN según el signo del LFC, y nombramos cada lista como SLEvsCtrl_<dirección>_<tipo celular>:

deg_df <- imap_dfr(de_interaction_results, function(df, cell) {
  df %>%
    filter(!is.na(padj), padj < padj_threshold) %>%
    mutate(query = paste0("SLEvsCtrl_", ifelse(log2FoldChange > 0, "UP", "DOWN"), "_", cell))
})

query_order <- c("SLEvsCtrl_UP_moDC", "SLEvsCtrl_DOWN_moDC", "SLEvsCtrl_UP_tolDC", "SLEvsCtrl_DOWN_tolDC")
dplyr::count(deg_df, query = factor(query, levels = query_order))
#>                  query  n
#> 1    SLEvsCtrl_UP_moDC  1
#> 2  SLEvsCtrl_DOWN_moDC 28
#> 3   SLEvsCtrl_UP_tolDC  3
#> 4 SLEvsCtrl_DOWN_tolDC 38

Son muy pocos genes, comparados con los miles de la lección 5: casi todo el programa de diferenciación es el mismo en pacientes y controles. Y la mayoría de las interacciones son negativas: son genes que bajan más al diferenciarse en las pacientes.

Aquí solo pedimos padj < 0.05. El LFC de una interacción es una diferencia entre dos cambios, y todos estos genes ya tienen diferencias de al menos 0.34 en valor absoluto.

Reto 1. ¿Cuántos de estos genes tienen además una interacción grande, con |log2FoldChange| ≥ 1?

Ver solución

deg_df %>%
  group_by(query) %>%
  summarise(total = n(), lfc_1 = sum(abs(log2FoldChange) >= 1))
#> # A tibble: 4 × 3
#>   query                total lfc_1
#>   <chr>                <int> <int>
#> 1 SLEvsCtrl_DOWN_moDC     28    23
#> 2 SLEvsCtrl_DOWN_tolDC    38    28
#> 3 SLEvsCtrl_UP_moDC        1     0
#> 4 SLEvsCtrl_UP_tolDC       3     1

La mayoría de los genes de las listas DOWN tienen una interacción mayor a 1: en las pacientes, su caída al diferenciarse es al menos el doble que en los controles.

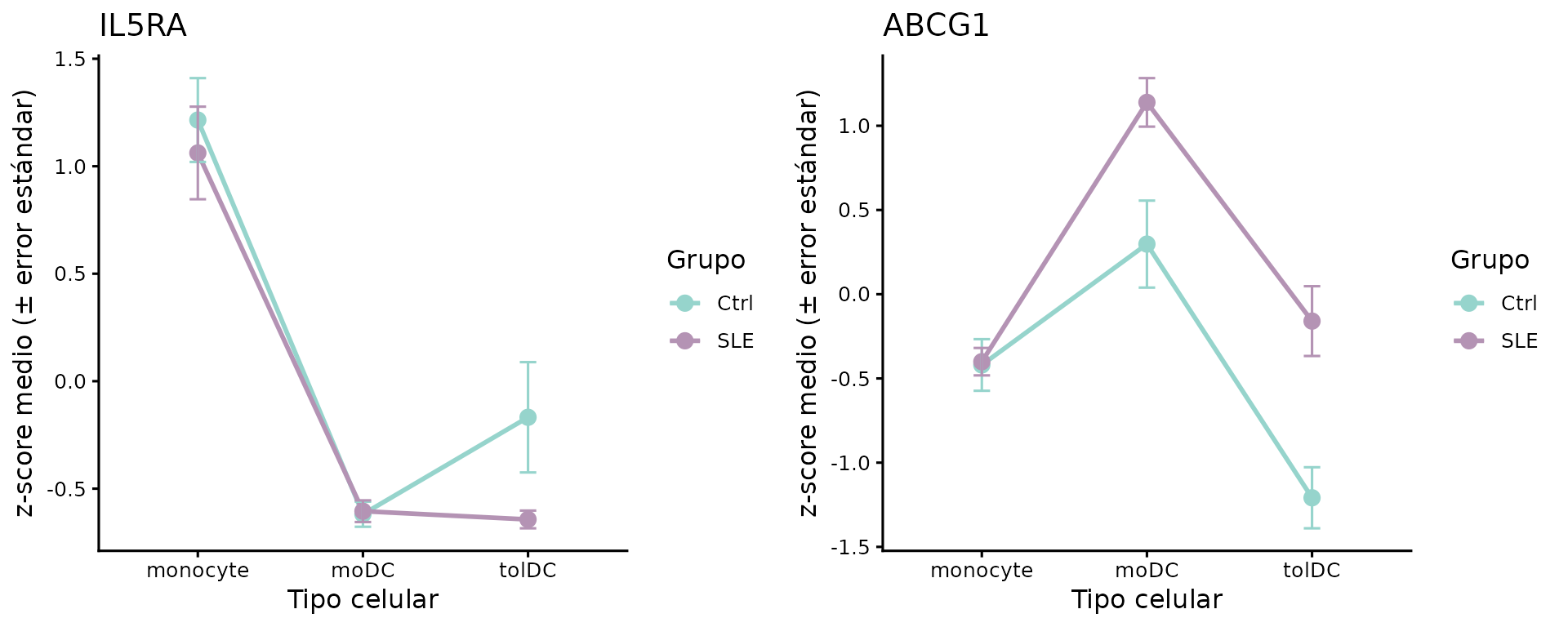

Reto 2. Usa plot_interaction() para graficar IL5RA y ABCG1. ¿Qué tipo celular explica cada interacción?

Ver solución

plot_grid(plot_interaction("IL5RA"), plot_interaction("ABCG1"), nrow = 1)

IL5RA baja en las tolDC de ambos grupos, pero mucho más en las pacientes (interacción en tolDC, LFC ≈ −4.3).
ABCG1, un transportador de colesterol, baja de monocito a tolDC en los controles, pero sube un poco en las pacientes: las líneas se separan (interacción en tolDC, LFC ≈ 2.4).

5. Paso 4: ¿en qué procesos participan?

Como en las lecciones anteriores, buscamos términos enriquecidos en cada lista con g:Profiler (GO:BP, KEGG y Reactome):

library(gprofiler2)
set_base_url("https://biit.cs.ut.ee/gprofiler_archive3/e113_eg59_p19") # versión archivada (junio de 2025)

deg_lists <- split(deg_df$gene, deg_df$query)
gost_res <- gost(deg_lists, organism = "hsapiens", correction_method = "fdr",
                 user_threshold = 0.05, sources = c("GO:BP", "KEGG", "REAC"), evcodes = TRUE)

El resultado está en el checkpoint go_interaction_results:

attr(go_interaction_results, "gprofiler_version")
#> [1] "e113_eg59_p19_903d2221"
go_interaction_results %>%
  dplyr::count(query, source) %>%
  pivot_wider(names_from = source, values_from = n)
#> # A tibble: 4 × 4
#>   query                `GO:BP`  KEGG  REAC
#>   <chr>                  <int> <int> <int>
#> 1 SLEvsCtrl_DOWN_moDC      228     5    12
#> 2 SLEvsCtrl_DOWN_tolDC     190     3    14
#> 3 SLEvsCtrl_UP_moDC        115    NA    18
#> 4 SLEvsCtrl_UP_tolDC        94     2     9

Para la figura usamos solo Reactome (REAC). A cada gen le asignamos su proceso específico: el término de Reactome con menos genes en el que aparece (como en la lección 4):

reac_specific <- go_interaction_results %>%
  filter(source == "REAC") %>%
  separate_rows(intersection, sep = ",") %>%
  dplyr::rename(gene = intersection) %>%
  group_by(gene) %>%
  summarise(specific_process = term_name[which.min(term_size)], .groups = "drop")

deg_reac <- inner_join(deg_df, reac_specific, by = "gene")
dplyr::n_distinct(deg_reac$gene) # genes con anotación en Reactome
#> [1] 33
dplyr::count(deg_reac, query = factor(query, levels = query_order))
#>                  query  n
#> 1    SLEvsCtrl_UP_moDC  1
#> 2  SLEvsCtrl_DOWN_moDC 16
#> 3   SLEvsCtrl_UP_tolDC  2
#> 4 SLEvsCtrl_DOWN_tolDC 23

De los 57 genes con interacción significativa, 33 tienen un proceso de Reactome. Esos son los genes de la Figura 7A.

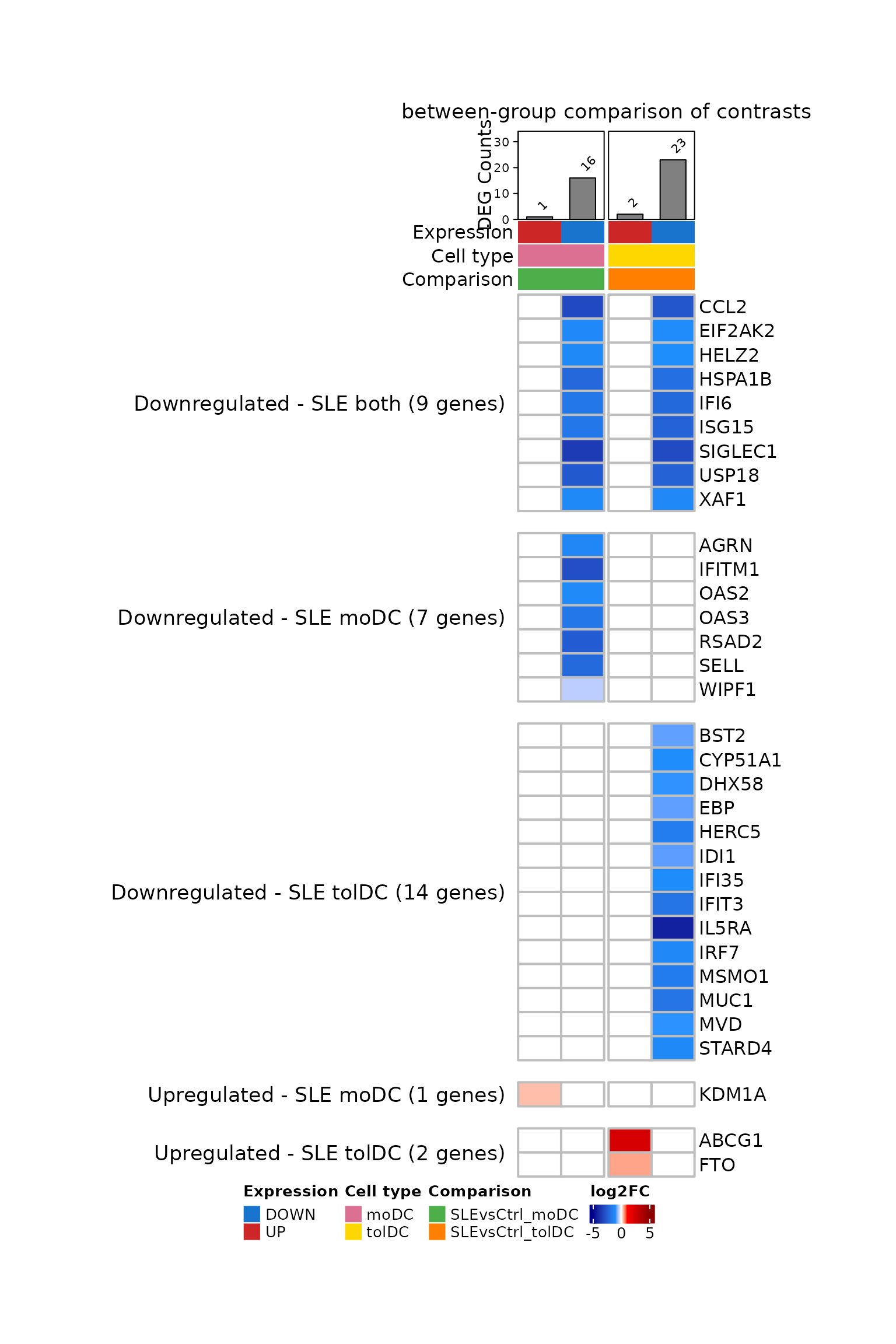

6. Paso 5: genes compartidos y exclusivos (Figura 7A)

Hacemos una matriz de genes × listas con el LFC de la interacción; queda vacía (NA) si el gen no está en esa lista:

lfc_mat <- deg_reac %>%
  dplyr::select(gene, query, log2FoldChange) %>%
  pivot_wider(names_from = query, values_from = log2FoldChange) %>%
  column_to_rownames("gene") %>%
  as.matrix()
lfc_mat <- lfc_mat[order(rownames(lfc_mat)), query_order] # genes en orden alfabético
head(lfc_mat)
#>         SLEvsCtrl_UP_moDC SLEvsCtrl_DOWN_moDC SLEvsCtrl_UP_tolDC
#> ABCG1                  NA                  NA            2.35661
#> AGRN                   NA           -1.251214                 NA
#> BST2                   NA                  NA                 NA
#> CCL2                   NA           -3.075918                 NA
#> CYP51A1                NA                  NA                 NA
#> DHX58                  NA                  NA                 NA
#>         SLEvsCtrl_DOWN_tolDC
#> ABCG1                     NA
#> AGRN                      NA
#> BST2              -0.8485252
#> CCL2              -2.7396710
#> CYP51A1           -1.0842723
#> DHX58             -0.9784128

Agrupamos los genes según en qué listas aparecen. Con la misma función agruparemos después los procesos de la Figura 7B:

list_direction <- sub("SLEvsCtrl_(UP|DOWN)_.*", "\\1", query_order) # UP, DOWN, UP, DOWN

# p. ej., "NA_DOWN_NA_DOWN" = está en DOWN_moDC y en DOWN_tolDC
presence_pattern <- function(mat) {
  apply(!is.na(mat), 1, function(x) paste(ifelse(x, list_direction, "NA"), collapse = "_"))
}

pattern_labels <- c(NA_DOWN_NA_DOWN = "Downregulated - SLE both",
                    NA_DOWN_NA_NA   = "Downregulated - SLE moDC",
                    NA_NA_NA_DOWN   = "Downregulated - SLE tolDC",
                    UP_NA_NA_NA     = "Upregulated - SLE moDC",
                    NA_NA_UP_NA     = "Upregulated - SLE tolDC")

gene_pattern <- factor(pattern_labels[presence_pattern(lfc_mat)], levels = pattern_labels)
table(gene_pattern)
#> gene_pattern
#>  Downregulated - SLE both  Downregulated - SLE moDC Downregulated - SLE tolDC
#>                         9                         7                        14
#>    Upregulated - SLE moDC   Upregulated - SLE tolDC
#>                         1                         2

# etiqueta de cada grupo con su número de genes
gene_split <- gene_pattern
levels(gene_split) <- paste0(levels(gene_pattern), " (", table(gene_pattern), " genes)")

Ahora las anotaciones de las columnas. Cada lista se identifica por su dirección, su tipo celular y su comparación; encima va un barplot con el número de genes de cada lista:

column_info <- tibble(query      = query_order,
                      Expression = list_direction,
                      Cell_type  = sub(".*_", "", query),
                      Comparison = sub("_(UP|DOWN)", "", query))

column_anno <- function() {
  HeatmapAnnotation("Expression" = column_info$Expression,
                    "Cell type"  = column_info$Cell_type,
                    "Comparison" = column_info$Comparison,
                    col = list("Expression" = expression_color,
                               "Cell type"  = cell_color,
                               "Comparison" = comparison_color),
                    annotation_name_side = "left")
}

deg_counts <- colSums(!is.na(lfc_mat))
counts_anno <- HeatmapAnnotation(
  "DEG Counts" = anno_barplot(deg_counts, add_numbers = TRUE, height = unit(2, "cm")),
  annotation_name_side = "left")

ht_fig7a <- Heatmap(
  lfc_mat, name = "log2FC", col = lfc_color,
  na_col = "white", rect_gp = gpar(col = "gray", lwd = 2),
  cluster_rows = FALSE, cluster_columns = FALSE, show_column_names = FALSE,
  column_split = column_info$Comparison, column_title = "between-group comparison of contrasts",
  row_split = gene_split, row_title_rot = 0, row_gap = unit(5, "mm"),
  top_annotation = c(counts_anno, column_anno()),
  heatmap_legend_param = list(direction = "horizontal"),
  width = unit(4, "cm"), height = unit(20, "cm"))

ht_opt$message <- FALSE
draw(ht_fig7a, merge_legends = TRUE,
     heatmap_legend_side = "bottom", annotation_legend_side = "bottom")

¿Qué observas?

Casi todos los genes son azules: bajan más al diferenciarse en las pacientes.
Los 9 genes compartidos por moDC y tolDC son casi todos ISG (ISG15, IFI6, USP18, XAF1, SIGLEC1…). Las pacientes parten de monocitos con una firma de interferón alta, y esa firma se pierde al diferenciarse.
Las tolDC tienen además genes de la síntesis de colesterol (CYP51A1, MSMO1, MVD, IDI1, EBP), y suben ABCG1, que saca colesterol de la célula.
En las moDC, solo KDM1A tiene una interacción positiva.

Reto 3. ¿Cuáles de los genes de la Figura 7A son ISG? Usa la lista isg_genes de la lección 4.

Ver solución

isg_in_fig <- rownames(lfc_mat)[rownames(lfc_mat) %in% isg_genes$genes]
isg_in_fig
#>  [1] "BST2"    "CCL2"    "DHX58"   "EIF2AK2" "HELZ2"   "HERC5"   "IFI35"
#>  [8] "IFI6"    "IFIT3"   "IFITM1"  "IRF7"    "ISG15"   "OAS2"    "OAS3"
#> [15] "RSAD2"   "SELL"    "USP18"   "XAF1"
table(gene_pattern[rownames(lfc_mat) %in% isg_genes$genes])
#>
#>  Downregulated - SLE both  Downregulated - SLE moDC Downregulated - SLE tolDC
#>                         7                         5                         6
#>    Upregulated - SLE moDC   Upregulated - SLE tolDC
#>                         0                         0

Los ISG están en los genes compartidos y en los que bajan en cada tipo celular; ninguno está entre los que suben.

7. Paso 6: procesos por lista (Figura 7B)

Contamos cuántos genes de cada lista pertenecen a cada proceso específico, y dejamos vacías las celdas sin genes:

process_mat <- deg_reac %>%
  dplyr::count(specific_process, query) %>%
  pivot_wider(names_from = query, values_from = n) %>%
  column_to_rownames("specific_process") %>%
  as.matrix()
process_mat <- process_mat[order(tolower(rownames(process_mat))), query_order] # orden alfabético

process_pattern <- presence_pattern(process_mat) # grupos en orden alfabético
table(process_pattern)
#> process_pattern
#> NA_DOWN_NA_DOWN   NA_DOWN_NA_NA   NA_NA_NA_DOWN     NA_NA_UP_NA     UP_NA_NA_NA
#>               8               2               3               2               1

Cada celda lleva un círculo coloreado según el número de genes. Lo dibujamos con layer_fun, como en la lección 5:

count_color <- colorRamp2(c(1, 10, 50, 100), c("#FDE725", "#5DC863", "#3B528B", "#440154"))

ht_fig7b <- Heatmap(
  process_mat, name = "Genes number", col = count_color, na_col = "white",
  cluster_rows = FALSE, cluster_columns = FALSE, show_column_names = FALSE,
  row_names_max_width = max_text_width(rownames(process_mat)), # nombres largos completos
  rect_gp = gpar(type = "none"),
  layer_fun = function(j, i, x, y, w, h, fill) {
    grid.rect(x = x, y = y, width = w, height = h, gp = gpar(col = "gray", fill = NA))
    value <- pindex(process_mat, i, j)
    keep  <- !is.na(value) # solo celdas con genes
    if (any(keep)) {
      grid.circle(x = x[keep], y = y[keep], r = unit(2, "mm"),
                  gp = gpar(fill = count_color(value[keep]), col = NA))
    }
  },
  column_split = column_info$Comparison, column_title = "between-group comparison of contrasts",
  row_split = process_pattern, row_title = "Reactome pathways",
  bottom_annotation = column_anno(),
  heatmap_legend_param = list(at = c(1, 10, 50, 100), direction = "horizontal"),
  width = unit(2, "cm"), height = unit(10, "cm"))

draw(ht_fig7b, merge_legends = TRUE,
     heatmap_legend_side = "bottom", annotation_legend_side = "bottom")

¿Qué observas?

Los procesos de interferón y respuesta antiviral (“Interferon alpha/beta signaling”, “ISG15 antiviral mechanism”, “PKR-mediated signaling”) aparecen en los genes que bajan en ambos tipos celulares.
El metabolismo del colesterol (“Cholesterol biosynthesis”, “Metabolism of steroids”) aparece solo en las tolDC, y “HDL remodeling”, con ABCG1, entre los genes que suben en ellas.
En las moDC, el único gen que sube (KDM1A) se asocia con el transporte de colesterol (“NR1H3 & NR1H2 regulate gene expression…”).

Reto 4. ¿Qué genes forman cada proceso de la Figura 7B?

Ver solución

deg_reac %>%
  group_by(specific_process) %>%
  summarise(genes = paste(sort(unique(gene)), collapse = ", "))
#> # A tibble: 16 × 2
#>    specific_process                                                        genes
#>    <chr>                                                                   <chr>
#>  1 Activation of gene expression by SREBF (SREBP)                          HELZ2
#>  2 Cholesterol biosynthesis                                                CYP5…
#>  3 Cytokine Signaling in Immune system                                     CCL2…
#>  4 DDX58/IFIH1-mediated induction of interferon-alpha/beta                 DHX58
#>  5 HDL remodeling                                                          ABCG1
#>  6 ISG15 antiviral mechanism                                               HERC…
#>  7 Immune System                                                           SELL…
#>  8 Inhibition of PKR                                                       EIF2…
#>  9 Interferon alpha/beta signaling                                         BST2…
#> 10 Metabolism of steroids                                                  STAR…
#> 11 NR1H3 & NR1H2 regulate gene expression linked to cholesterol transport… KDM1A
#> 12 NS1 Mediated Effects on Host Pathways                                   ISG15
#> 13 OAS antiviral response                                                  OAS2…
#> 14 PKR-mediated signaling                                                  HSPA…
#> 15 RSV-host interactions                                                   AGRN
#> 16 Reversal of alkylation damage by DNA dioxygenases                       FTO

8. Para terminar: la Figura 7 del artículo

Reproducimos los paneles A y B. Como en las lecciones anteriores, capturamos los heatmaps como objetos gráficos y los unimos con plot_grid():

grab <- function(ht, ...) {
  grid::grid.grabExpr(draw(ht, merge_legends = TRUE, heatmap_legend_side = "bottom",
                           annotation_legend_side = "bottom", ...), wrap.grobs = TRUE)
}

figure_7 <- plot_grid(
  grab(ht_fig7a, padding = unit(c(2, 2, 12, 2), "mm")),
  plot_grid(grab(ht_fig7b, padding = unit(c(2, 2, 12, 2), "mm")), NULL,
            ncol = 1, rel_heights = c(0.6, 0.4), labels = c("B", ""), label_size = 20),
  labels = c("A", ""), label_size = 20, nrow = 1, rel_widths = c(0.38, 0.62))
figure_7

Figura 7. Células dendríticas derivadas de monocitos (moDC y tolDC in vitro) y programas transcripcionales asociados, obtenidos al comparar SLE contra Ctrl. (A) Heatmap de los 33 DEG compartidos o exclusivos de las moDC y las tolDC, usando los monocitos como referencia: genes cuyo cambio de monocito a célula dendrítica es distinto en las pacientes que en los controles (término de interacción Group:Cell_type de DESeq2; padj < 0.05) y que tienen anotación en Reactome. 9 genes bajan en ambos tipos celulares, 7 solo en las moDC y 14 solo en las tolDC; 1 sube solo en las moDC y 2 solo en las tolDC. La escala de color indica el LFC de la interacción: negativo (azul) si el gen baja más al diferenciarse en las pacientes y positivo (rojo) si sube más. Arriba se muestra el número de DEG de cada lista. (B) Procesos biológicos significativos (Reactome; g:Profiler, prueba hipergeométrica con corrección FDR) implicados en las pacientes en estas comparaciones. Cada gen se asigna a su proceso más específico; el color del círculo indica el número de genes. SLE, lupus eritematoso sistémico; Ctrl, control sano; moDC, células dendríticas derivadas de monocitos; tolDC, células dendríticas tolerogénicas; DEG, genes diferencialmente expresados; LFC, log2 fold change.

La figura original se encuentra en el artículo.

Para guardarla en alta resolución:

ggsave("Figura_7AB.png", figure_7, width = 18, height = 12, dpi = 300)

9. Para profundizar: trayectorias de expresión (Figura suplementaria)

En la Figura 7A, 30 de los 33 genes tienen una interacción negativa. Si la interacción captura un efecto del lupus sobre la diferenciación, ¿qué significa que casi todos bajen? Hay tres explicaciones posibles, y cada una deja una huella distinta en las líneas de Ctrl y SLE:

Explicación	¿Qué veríamos?
Diferencia basal que se pierde	Las pacientes parten de monocitos con el gen más alto y, al diferenciarse, ambos grupos llegan a niveles parecidos.
Inducción atenuada	Ambos grupos parten del mismo nivel; el gen sube al diferenciarse, pero sube menos en las pacientes.
Represión excesiva	Ambos grupos parten del mismo nivel; el gen baja al diferenciarse, pero baja más en las pacientes.

Para distinguirlas graficamos la trayectoria de cada gen: el z-score medio de cada grupo en monocitos, moDC y tolDC. Primero seleccionamos los genes que bajan y calculamos las medias, como en plot_interaction():

trajectory_genes <- tibble(gene = rownames(lfc_mat), classification = as.character(gene_pattern)) %>%
  filter(startsWith(classification, "Downregulated"))
nrow(trajectory_genes)
#> [1] 30

exp_mean_df <- zscore_mat[trajectory_genes$gene, as.character(metadata_cleaned$sample_ID)] %>%
  as.data.frame() %>%
  rownames_to_column("gene") %>%
  pivot_longer(-gene, names_to = "sample_ID", values_to = "expression") %>%
  left_join(metadata_cleaned %>%
              mutate(sample_ID = as.character(sample_ID)) %>%
              dplyr::select(sample_ID, Group, Cell_type),
            by = "sample_ID") %>%
  group_by(Group, Cell_type, gene) %>%
  summarise(mean_expression = mean(expression), .groups = "drop") %>%
  left_join(trajectory_genes, by = "gene") %>%
  mutate(Cell_type = factor(Cell_type, levels = c("monocyte", "moDC", "tolDC")))
head(exp_mean_df)
#> # A tibble: 6 × 5
#>   Group Cell_type gene    mean_expression classification
#>   <fct> <fct>     <chr>             <dbl> <chr>
#> 1 Ctrl  moDC      AGRN              0.544 Downregulated - SLE moDC
#> 2 Ctrl  moDC      BST2             -0.390 Downregulated - SLE tolDC
#> 3 Ctrl  moDC      CCL2              0.221 Downregulated - SLE both
#> 4 Ctrl  moDC      CYP51A1           0.901 Downregulated - SLE tolDC
#> 5 Ctrl  moDC      DHX58            -0.862 Downregulated - SLE tolDC
#> 6 Ctrl  moDC      EBP               0.500 Downregulated - SLE tolDC

Ahora graficamos un panel por gen, agrupados según su clasificación en la Figura 7A:

exp_mean_trajectory <- ggplot(exp_mean_df,
                              aes(x = Cell_type, y = mean_expression, group = Group, color = Group)) +
  geom_line(linewidth = 1.2) +
  geom_point(size = 3) +
  facet_wrap(classification ~ gene, scales = "free_y", ncol = 6) +
  scale_color_manual(values = group_color) +
  labs(title = "Expression trajectories of interaction DEGs",
       x = "Differentiation stage", y = "Normalized expression (mean z-score)", color = "Group") +
  theme_minimal(base_size = 12) +
  theme(axis.text.x = element_text(angle = 45, hjust = 1), legend.position = "bottom")
exp_mean_trajectory

Figura suplementaria. Trayectorias de expresión de los 30 DEG de interacción que bajan en las pacientes a lo largo de las etapas de diferenciación (monocito → moDC → tolDC) en controles (Ctrl) y pacientes (SLE). Las líneas representan la expresión normalizada media (z-score) de cada grupo, y los puntos indican cada etapa de diferenciación. Los genes se agrupan según su clasificación en la Figura 7A: bajan en ambos tipos celulares (Downregulated - SLE both, 9 genes), solo en las moDC (Downregulated - SLE moDC, 7 genes) o solo en las tolDC (Downregulated - SLE tolDC, 14 genes). Las trayectorias muestran que la interacción negativa refleja una modulación de la diferenciación de las células dendríticas propia de la enfermedad. SLE, lupus eritematoso sistémico; Ctrl, control sano; moDC, células dendríticas derivadas de monocitos; tolDC, células dendríticas tolerogénicas; DEG, genes diferencialmente expresados.

Más detalles en el artículo.

¿Cuál de las tres explicaciones domina? Para cada gen comparamos la diferencia SLE − Ctrl en los monocitos (basal) con la diferencia en la célula dendrítica donde la interacción es significativa (final; para los genes de ambos tipos celulares, el promedio de moDC y tolDC):

Si la diferencia basal es mayor que la final, es una diferencia basal que se pierde.
Si no, y el gen sube al diferenciarse en los controles, es una inducción atenuada; si baja, es una represión excesiva.

trajectory_type <- exp_mean_df %>%
  pivot_wider(names_from = c(Group, Cell_type), values_from = mean_expression) %>%
  mutate(
    Ctrl_DC = case_when(endsWith(classification, "moDC")  ~ Ctrl_moDC,
                        endsWith(classification, "tolDC") ~ Ctrl_tolDC,
                        TRUE ~ (Ctrl_moDC + Ctrl_tolDC) / 2),
    SLE_DC  = case_when(endsWith(classification, "moDC")  ~ SLE_moDC,
                        endsWith(classification, "tolDC") ~ SLE_tolDC,
                        TRUE ~ (SLE_moDC + SLE_tolDC) / 2),
    baseline_diff = SLE_monocyte - Ctrl_monocyte,
    final_diff    = SLE_DC - Ctrl_DC,
    trajectory = case_when(abs(baseline_diff) >= abs(final_diff) ~ "Diferencia basal que se pierde",
                           Ctrl_DC > Ctrl_monocyte              ~ "Inducción atenuada",
                           TRUE                                 ~ "Represión excesiva"))

dplyr::count(trajectory_type, trajectory)
#> # A tibble: 3 × 2
#>   trajectory                         n
#>   <chr>                          <int>
#> 1 Diferencia basal que se pierde    21
#> 2 Inducción atenuada                 6
#> 3 Represión excesiva                 3
n_trajectory <- function(type) sum(trajectory_type$trajectory == type)
n_isg_basal  <- sum(trajectory_type$gene[trajectory_type$trajectory == "Diferencia basal que se pierde"] %in% isg_genes$genes)

¿Qué observas?

En 21 genes, 17 de ellos ISG (ISG15, IFI6, OAS2, RSAD2…), la diferencia ya existe en los monocitos: las pacientes parten con la firma de interferón alta y, al diferenciarse, ambos grupos llegan a niveles parecidos. La interacción negativa no indica que estos genes se apaguen de más, sino que la diferencia basal se pierde.
En 6 genes, todos de las tolDC, ambos grupos parten de niveles parecidos y el gen se induce menos en las pacientes.
En 3 genes, la caída al diferenciarse es mayor en las pacientes.

Por eso una interacción negativa puede venir de lugares muy distintos: siempre conviene mirar las trayectorias antes de interpretarla.

Reto 5. ¿Qué genes tienen una inducción atenuada? ¿A qué proceso específico de Reactome pertenecen?

Ver solución

trajectory_type %>%
  filter(trajectory == "Inducción atenuada") %>%
  left_join(reac_specific, by = "gene") %>%
  dplyr::select(gene, classification, specific_process)
#> # A tibble: 6 × 3
#>   gene    classification            specific_process
#>   <chr>   <chr>                     <chr>
#> 1 CYP51A1 Downregulated - SLE tolDC Cholesterol biosynthesis
#> 2 EBP     Downregulated - SLE tolDC Cholesterol biosynthesis
#> 3 IDI1    Downregulated - SLE tolDC Cholesterol biosynthesis
#> 4 MSMO1   Downregulated - SLE tolDC Cholesterol biosynthesis
#> 5 MVD     Downregulated - SLE tolDC Cholesterol biosynthesis
#> 6 STARD4  Downregulated - SLE tolDC Metabolism of steroids

Son genes de la síntesis de colesterol que las tolDC de los controles inducen al diferenciarse y las de las pacientes inducen menos.

Para guardar la figura suplementaria:

ggsave("Figura_suplementaria_trayectorias.png", exp_mean_trajectory, width = 14, height = 13, dpi = 300)

10. Resumen

Paso	Función clave	¿Para qué?
Ver una interacción	`plot_interaction()`	Comparar las pendientes de dos grupos
Modelo con interacción	`~ Group + Cell_type + Group:Cell_type`	Probar si un contraste cambia entre grupos
Leer coeficientes	`resultsNames()`, `results(name = ...)`	Elegir la pregunta correcta
Seleccionar genes	`padj < 0.05` y signo del LFC	Separar listas UP y DOWN
Resumir funciones	proceso específico de Reactome	Ver procesos en lugar de genes
Interpretar una interacción	trayectorias con `facet_wrap()`	Distinguir diferencias basales, inducción atenuada y represión excesiva

Errores comunes de principiante

Comparar “a ojo” los LFC de dos modelos separados: da una idea, pero no un valor p. Para probar la diferencia hay que usar un término de interacción.
Leer una interacción negativa como “más bajo en las pacientes”: significa que el gen baja más al diferenciarse; los valores absolutos pueden seguir siendo mayores.
Olvidar las referencias: los coeficientes principales (Cell_type_moDC_vs_monocyte) describen a los controles, no a todas las muestras.

11. Próximos pasos

Con esta lección concluye la ruta de aprendizaje. Las células de las pacientes se diferencian casi igual que las de los controles; las diferencias se concentran en la firma de interferón, que las pacientes traen desde los monocitos y pierden al diferenciarse, y en el metabolismo del colesterol de las tolDC. Una pregunta natural para profundizar es qué factores de transcripción regulan estos genes.

Figura ilustrativa que resume los hallazgos de la ruta de aprendizaje. Solo ilustra los resultados obtenidos en las lecciones con los datos del paquete; no es una figura del artículo.

Para repasar el recorrido completo, regresa a Primeros pasos con el paquete GeneExprLupusMx desde el menú Getting started, o da clic en el botón Lección anterior al final de esta página. Para trabajar con los datos fuera de R, consulta la página de Descarga de datos.

↑ Volver a Inicio

Información de la sesión

sessionInfo()
#> R version 4.6.2 (2026-10-29)
#> Platform: x86_64-pc-linux-gnu
#> Running under: Ubuntu 24.04.5 LTS
#>
#> Matrix products: default
#> BLAS:   /usr/lib/x86_64-linux-gnu/openblas-pthread/libblas.so.3
#> LAPACK: /usr/lib/x86_64-linux-gnu/openblas-pthread/libopenblasp-r0.3.26.so;  LAPACK version 3.12.0
#>
#> locale:
#>  [1] LC_CTYPE=C.UTF-8       LC_NUMERIC=C           LC_TIME=C.UTF-8
#>  [4] LC_COLLATE=C.UTF-8     LC_MONETARY=C.UTF-8    LC_MESSAGES=C.UTF-8
#>  [7] LC_PAPER=C.UTF-8       LC_NAME=C              LC_ADDRESS=C
#> [10] LC_TELEPHONE=C         LC_MEASUREMENT=C.UTF-8 LC_IDENTIFICATION=C
#>
#> time zone: UTC
#> tzcode source: system (glibc)
#>
#> attached base packages:
#> [1] grid      stats     graphics  grDevices utils     datasets  methods
#> [8] base
#>
#> other attached packages:
#>  [1] cowplot_1.2.0              circlize_0.4.18
#>  [3] ComplexHeatmap_2.28.0      lubridate_1.9.5
#>  [5] forcats_1.0.1              stringr_1.6.0
#>  [7] dplyr_1.2.1                purrr_1.2.2
#>  [9] readr_2.2.0                tidyr_1.3.2
#> [11] tibble_3.3.1               ggplot2_4.0.3
#> [13] tidyverse_2.0.0            GeneExprLupusMx_0.1.0.9000
#>
#> loaded via a namespace (and not attached):
#>  [1] shape_1.4.6.1       gtable_0.3.6        rjson_0.2.23
#>  [4] xfun_0.62           bslib_0.12.0        GlobalOptions_0.1.4
#>  [7] tzdb_0.5.0          vctrs_0.7.3         tools_4.6.2
#> [10] generics_0.1.4      stats4_4.6.2        parallel_4.6.2
#> [13] cluster_2.1.8.3     pkgconfig_2.0.3     RColorBrewer_1.1-3
#> [16] S7_0.2.2            desc_1.4.3          S4Vectors_0.50.3
#> [19] lifecycle_1.0.5     compiler_4.6.2      farver_2.1.2
#> [22] textshaping_1.0.5   codetools_0.2-20    clue_0.3-68
#> [25] htmltools_0.5.9     sass_0.4.10         yaml_2.3.12
#> [28] pillar_1.11.1       pkgdown_2.2.1       crayon_1.5.3
#> [31] jquerylib_0.1.4     cachem_1.1.0        iterators_1.0.14
#> [34] foreach_1.5.2       tidyselect_1.2.1    digest_0.6.39
#> [37] stringi_1.8.9       labeling_0.4.3      fastmap_1.2.0
#> [40] colorspace_2.1-4    cli_3.6.6           magrittr_2.0.5
#> [43] utf8_1.2.6          withr_3.0.3         scales_1.4.0
#> [46] timechange_0.4.0    rmarkdown_2.32      matrixStats_1.5.0
#> [49] otel_0.2.0          ragg_1.5.2          png_0.1-9
#> [52] GetoptLong_1.1.1    hms_1.1.4           evaluate_1.0.5
#> [55] knitr_1.52          IRanges_2.46.0      doParallel_1.0.17
#> [58] rlang_1.3.0         glue_1.8.1          BiocGenerics_0.58.1
#> [61] jsonlite_2.0.0      R6_2.6.1            systemfonts_1.3.2
#> [64] fs_2.1.0

Comparar contrastes entre grupos con un modelo de interacción

2026-10-31

Bienvenida

Mapa de la lección

Glosario

1. Preparación

2. Paso 1: ¿qué es una interacción?

3. Paso 2: el modelo con interacción

4. Paso 3: ¿qué genes cambian distinto?

5. Paso 4: ¿en qué procesos participan?

6. Paso 5: genes compartidos y exclusivos (Figura 7A)

7. Paso 6: procesos por lista (Figura 7B)

8. Para terminar: la Figura 7 del artículo

9. Para profundizar: trayectorias de expresión (Figura suplementaria)

10. Resumen

Errores comunes de principiante

11. Próximos pasos

Información de la sesión
