Cómo usar las funciones del paquete

get_heatmap_mat(), create_heatmap(), process_go() y reduce_go_terms()

2026-10-31

Source: vignettes/articles/functions_es.Rmd
functions_es.Rmd

Bienvenida

Además de los datos, GeneExprLupusMx incluye cuatro funciones que se usan a lo largo de las lecciones. Esta guía muestra cómo usarlas con tus propios datos, paso a paso y con ejemplos que puedes copiar.

Función ¿Para qué sirve? Se usa en
get_heatmap_mat() Convierte un DESeqDataSet en una matriz de z-scores lista para un heatmap Lección 3
create_heatmap() Dibuja un heatmap de ComplexHeatmap con una anotación de color; se pueden apilar varios Lección 3
process_go() Reduce los términos GO redundantes de un archivo de enriquecimiento y grafica los términos padre —
reduce_go_terms() Aplica process_go() a todos los archivos de enriquecimiento de una carpeta —

Lo que necesitas saber antes: haber hecho las lecciones De las cuentas de RNA-seq a la exploración de datos (VST y z-scores) y Funciones biológicas de los genes diferencialmente expresados (enriquecimiento funcional).

Tiempo estimado: 45 minutos.

Glosario

  • VST (variance stabilizing transformation): transformación de DESeq2 que hace que la varianza no dependa de la expresión media.
  • z-score: cuántas desviaciones estándar se aleja un valor del promedio del gen; permite comparar genes con niveles de expresión distintos.
  • Similitud semántica: qué tan parecidos son dos términos GO según su posición en la jerarquía de Gene Ontology.
  • Término padre: el término que representa a un grupo de términos GO parecidos.
  • Treemap: gráfica de rectángulos anidados; aquí, cada rectángulo es un término y el color indica su término padre.

1. Preparación

library(GeneExprLupusMx) # datos y funciones del paquete
library(DESeq2)          # objeto DESeqDataSet
library(ComplexHeatmap)  # heatmaps
library(dplyr)           # manipulación de tablas

# Objetos grandes del paquete: se descargan solo la primera vez (ver ?download_data)
dds <- download_data("dds")

Colores (los mismos de las lecciones):

cell_color  <- c(monocyte = "black", moDC = "palevioletred", tolDC = "gold1")
group_color <- c(Ctrl = "#96d4ccff", SLE = "#b493b4ff")

2. get_heatmap_mat(): del DESeqDataSet a los z-scores

get_heatmap_mat() recibe un DESeqDataSet y hace tres cosas:

  1. Aplica la transformación VST.
  2. Quita los genes sin variación entre las muestras.
  3. Convierte cada gen a z-scores y ordena las columnas como le indiques.

Usamos el checkpoint dds y nos quedamos con los monocitos. Como el subconjunto tiene un solo tipo celular, cambiamos el diseño a ~ Group:

mo <- dds[, dds$Cell_type == "monocyte"]
design(mo) <- ~ Group # un solo tipo celular: solo comparamos grupos

mo_order <- colnames(mo)[order(mo$Group)] # primero los controles, después las pacientes
mo_mat <- get_heatmap_mat(mo, sample_order = mo_order)

dim(mo_mat)        # genes x muestras
#> [1] 13569    33
round(mo_mat[1:3, 1:4], 2)
#>          QR011_0 QR013_0 QR022_0 QR024_0
#> A1BG         0.6   -0.11    0.56   -0.20
#> A1BG-AS1     0.6    0.45   -2.51   -0.21
#> A2M         -0.2    0.48    2.84    0.30

Cada fila tiene promedio 0 y desviación estándar 1:

summary(round(rowMeans(mo_mat), 10))
#>    Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
#>       0       0       0       0       0       0
summary(apply(mo_mat, 1, sd))
#>    Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
#>       1       1       1       1       1       1

Con tus datos: cualquier DESeqDataSet funciona. El argumento sample_order es opcional; si no lo das, las columnas quedan en el orden del objeto.

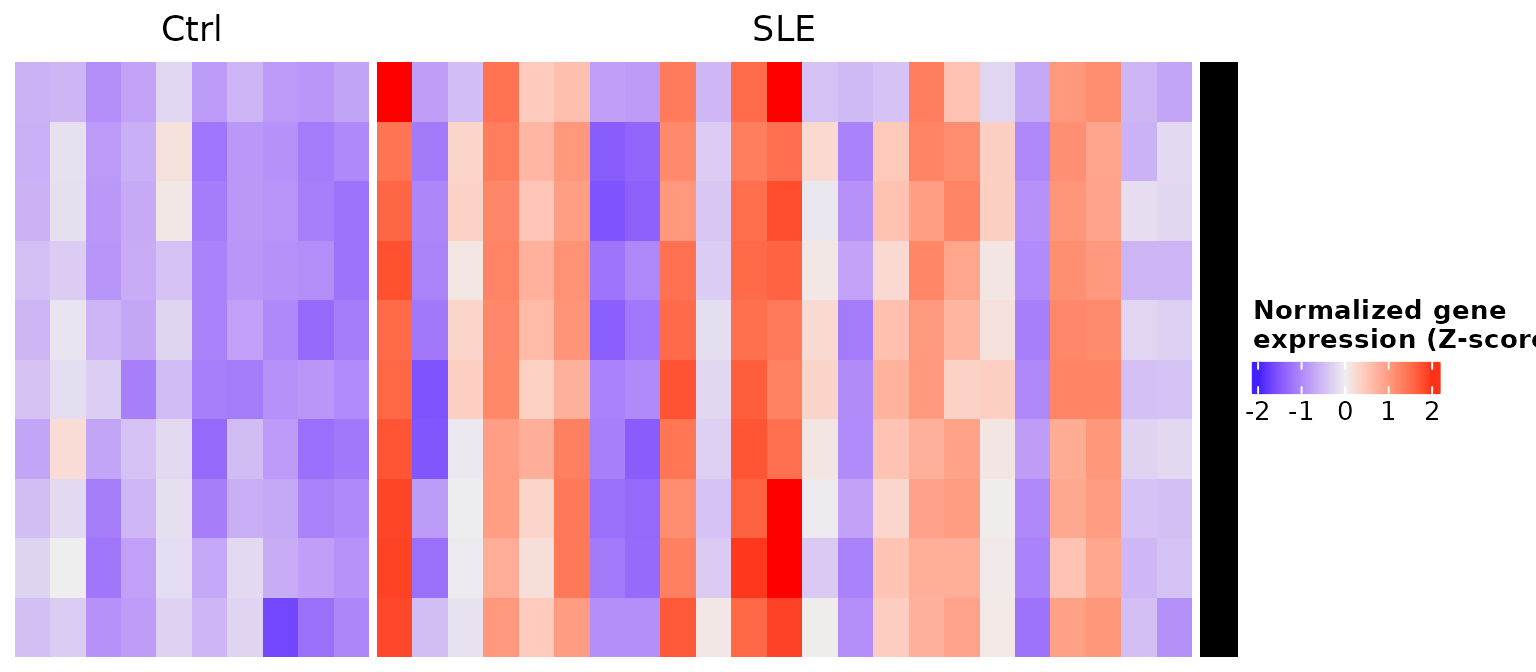

3. create_heatmap(): un heatmap listo para combinar

create_heatmap() dibuja la matriz con ComplexHeatmap, agrega una barra de color a la derecha (por ejemplo, el color del tipo celular) y permite dividir las columnas con split. Graficamos los genes estimulados por interferón (ISG) de la lección 2 en los monocitos, divididos por grupo:

isg_extended <- c("IFI27", "IFI44L", "IFI44", "USP18", "IFI6", "ISG15", "MX1", "RSAD2", "IFIT1", "OAS1")

ht_mo <- create_heatmap(mo_mat[isg_extended, ],
                        color = cell_color[["monocyte"]],
                        split = mo$Group[match(mo_order, colnames(mo))])
draw(ht_mo)

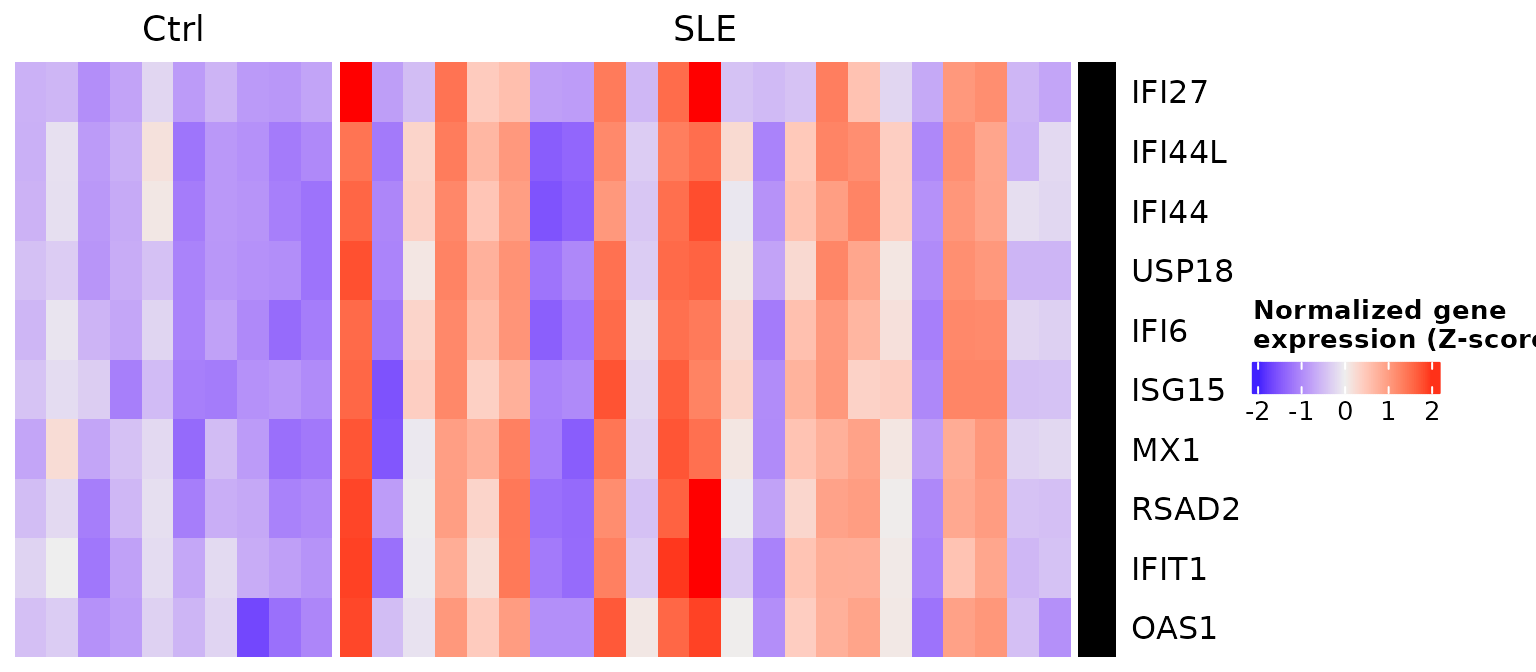

La función no muestra los nombres de los genes, para que funcione igual con miles de genes. Como devuelve un objeto Heatmap, puedes combinarlo con otras piezas de ComplexHeatmap; por ejemplo, agregar los nombres con una anotación de texto:

draw(ht_mo + rowAnnotation(gene = anno_text(isg_extended)))

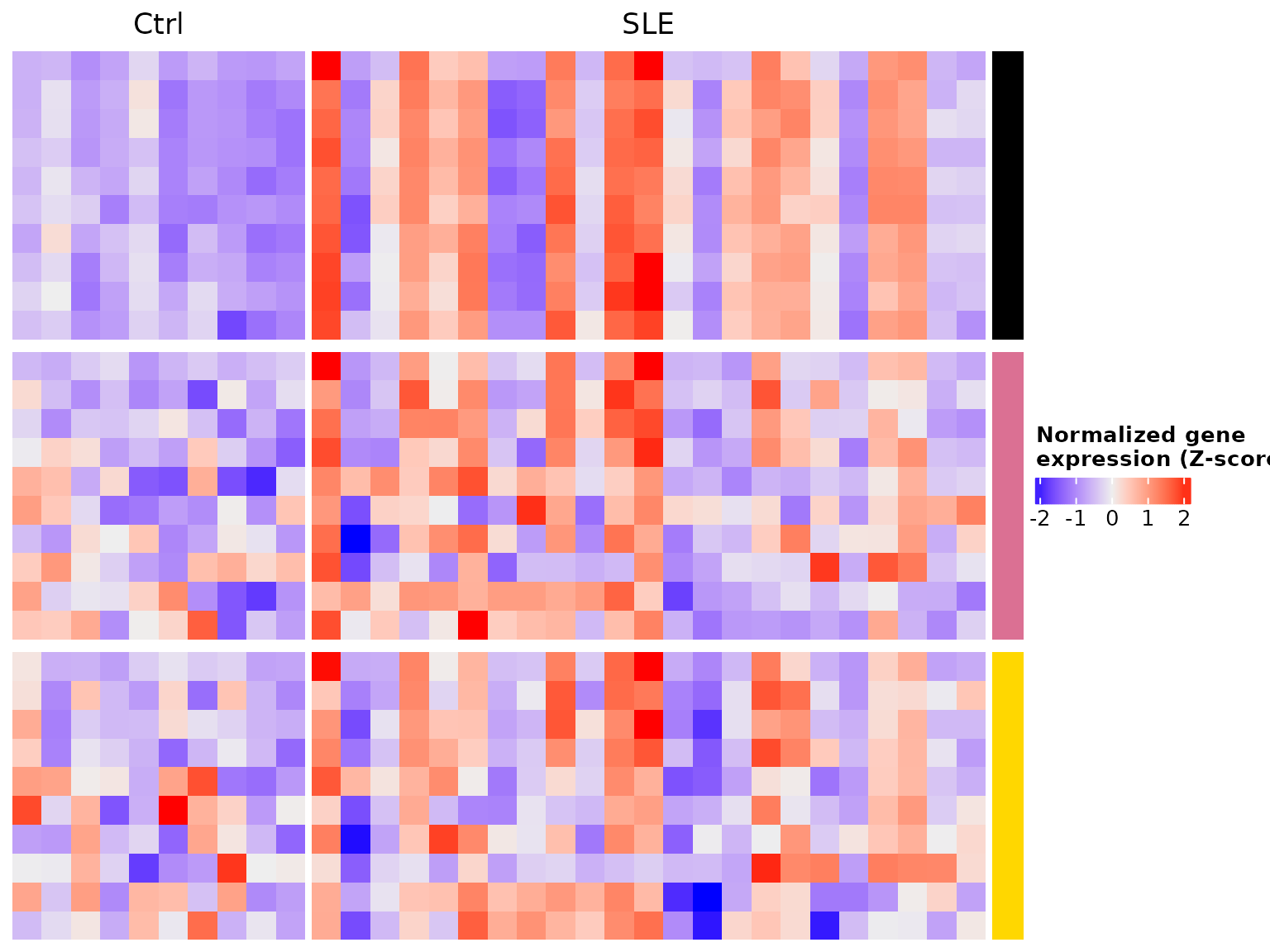

3.1 Apilar varios heatmaps

La ventaja de create_heatmap() es que los heatmaps tienen el mismo formato y se pueden apilar con %v%. Para eso, las columnas deben ser las mismas en todos: usamos el identificador de cada voluntaria (la parte de sample_ID antes del guion bajo) y el mismo orden en los tres tipos celulares.

volunteer_order <- unique(sub("_.*", "", mo_order)) # mismo orden de voluntarias para todos

isg_mats <- lapply(c("monocyte", "moDC", "tolDC"), function(cell) {
  sub_dds <- dds[, dds$Cell_type == cell]
  design(sub_dds) <- ~ Group
  mat <- get_heatmap_mat(sub_dds)
  colnames(mat) <- sub("_.*", "", colnames(mat)) # QR011_0 -> QR011
  mat[isg_extended, volunteer_order]
})
names(isg_mats) <- c("monocyte", "moDC", "tolDC")
sapply(isg_mats, dim)
#>      monocyte moDC tolDC
#> [1,]       10   10    10
#> [2,]       33   33    33
group_split <- volunteer_info$Group[match(volunteer_order, volunteer_info$Volunteer_ID)]

ht_list <- create_heatmap(isg_mats$monocyte, cell_color[["monocyte"]], group_split) %v%
  create_heatmap(isg_mats$moDC,  cell_color[["moDC"]],  group_split) %v%
  create_heatmap(isg_mats$tolDC, cell_color[["tolDC"]], group_split)
draw(ht_list)

Los ISG están altos sobre todo en los monocitos de algunas pacientes (bloque negro, columnas SLE), como vimos en la lección 2.

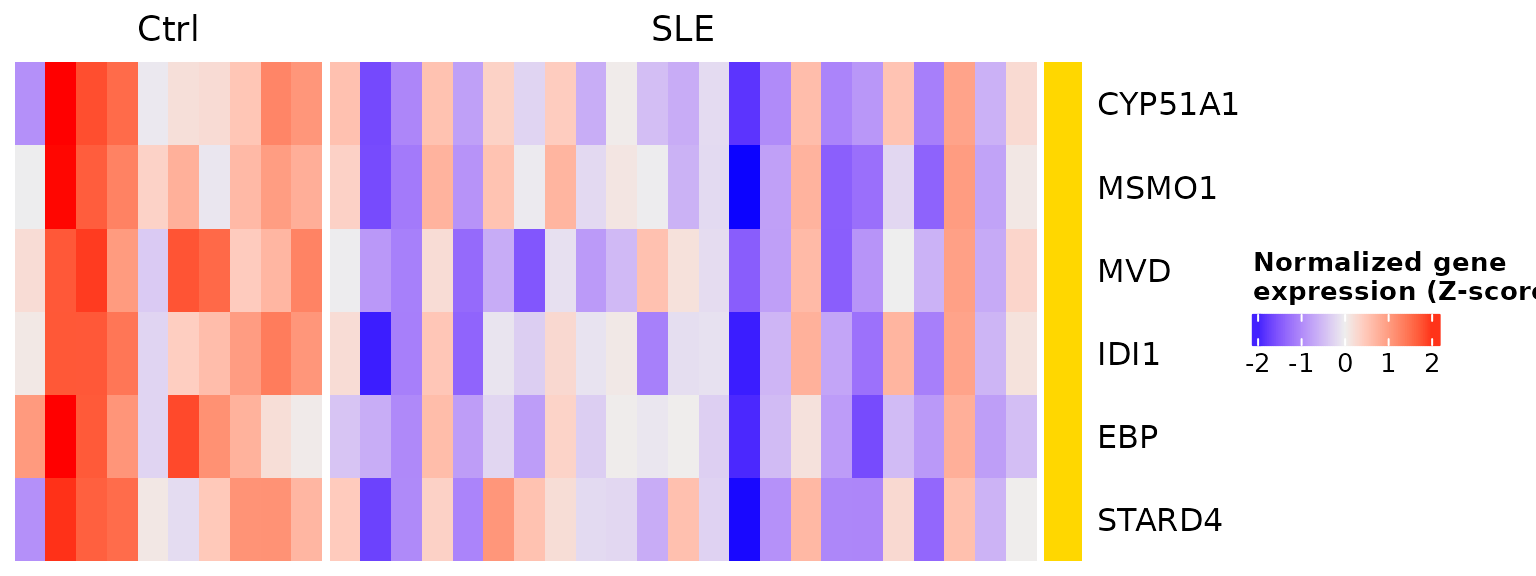

Reto 1. Haz un heatmap de las tolDC con los genes de síntesis de colesterol de la lección 7 (CYP51A1, MSMO1, MVD, IDI1, EBP, STARD4), dividido por grupo.

Ver solución
chol_genes <- c("CYP51A1", "MSMO1", "MVD", "IDI1", "EBP", "STARD4")

tol <- dds[, dds$Cell_type == "tolDC"]
design(tol) <- ~ Group
tol_order <- colnames(tol)[order(tol$Group)]
tol_mat <- get_heatmap_mat(tol, sample_order = tol_order)

ht_tol <- create_heatmap(tol_mat[chol_genes, ], color = cell_color[["tolDC"]],
                         split = tol$Group[match(tol_order, colnames(tol))])
draw(ht_tol + rowAnnotation(gene = anno_text(chol_genes)))

En las tolDC de las pacientes estos genes tienden a estar más bajos: es la menor inducción de la síntesis de colesterol que encontramos en la lección 7.

4. process_go(): reducir términos GO redundantes

Un análisis de enriquecimiento suele devolver cientos de términos GO, muchos casi iguales (“response to virus”, “defense response to virus”…). process_go() usa el paquete rrvgo para agruparlos por similitud semántica y resumirlos en términos padre.

La función lee un archivo .RData que contenga una sola tabla con tres columnas:

Columna Contenido
go_id Identificador del término (GO:0051607)
term Nombre del término
p.adjust Valor p ajustado

El nombre del archivo debe seguir el patrón UP_GO_<nombre>.RData o DOWN_GO_<nombre>.RData. Preparamos uno con los términos GO:BP de los genes que suben en los monocitos de las pacientes (checkpoint go_results de la lección 4):

go_dir  <- file.path(tempdir(), "go_input")   # archivos de entrada
out_dir <- file.path(tempdir(), "go_output")  # resultados .RData
fig_dir <- file.path(tempdir(), "go_figures") # gráficas
for (d in c(go_dir, out_dir, fig_dir)) dir.create(d, showWarnings = FALSE)

go_table <- go_results %>%
  filter(query == "SLE_UP_monocyte", source == "GO:BP") %>%
  transmute(go_id = term_id, term = term_name, p.adjust = p_value)
nrow(go_table)
#> [1] 183

save(go_table, file = file.path(go_dir, "UP_GO_monocyte.RData"))

Ahora ejecutamos process_go(). Necesita al menos 40 términos GO distintos; si hay menos, omite el archivo:

process_go(f = file.path(go_dir, "UP_GO_monocyte.RData"),
          direction = "UP", outdir = out_dir, figdir = fig_dir)

La función guarda dos archivos .RData y dos gráficas:

list.files(out_dir)
#> [1] "geneListAndGOterms_UP_monocyte.RData"
#> [2] "reducedTerms_simMatrix_UP_monocyte.RData"
list.files(fig_dir)
#> [1] "GOTerm_UP_ReducedBar_monocyte.png" "GOTerm_UP_Treemap_monocyte.png"

reducedTerms contiene cada término con su término padre:

load(file.path(out_dir, "reducedTerms_simMatrix_UP_monocyte.RData"))
reducedTerms %>%
  dplyr::count(parentTerm, sort = TRUE) %>%
  head(5)
#>                                                     parentTerm  n
#> 1                                 type I interferon production 34
#> 2                                response to type I interferon 27
#> 3                                   response to other organism 19
#> 4                                    defense response to virus 15
#> 5 pyrimidine deoxyribonucleoside diphosphate metabolic process 13

Los 179 términos se resumen en 21 términos padre, encabezados por la producción y la respuesta a interferón tipo I: la firma de interferón de los monocitos de las pacientes.

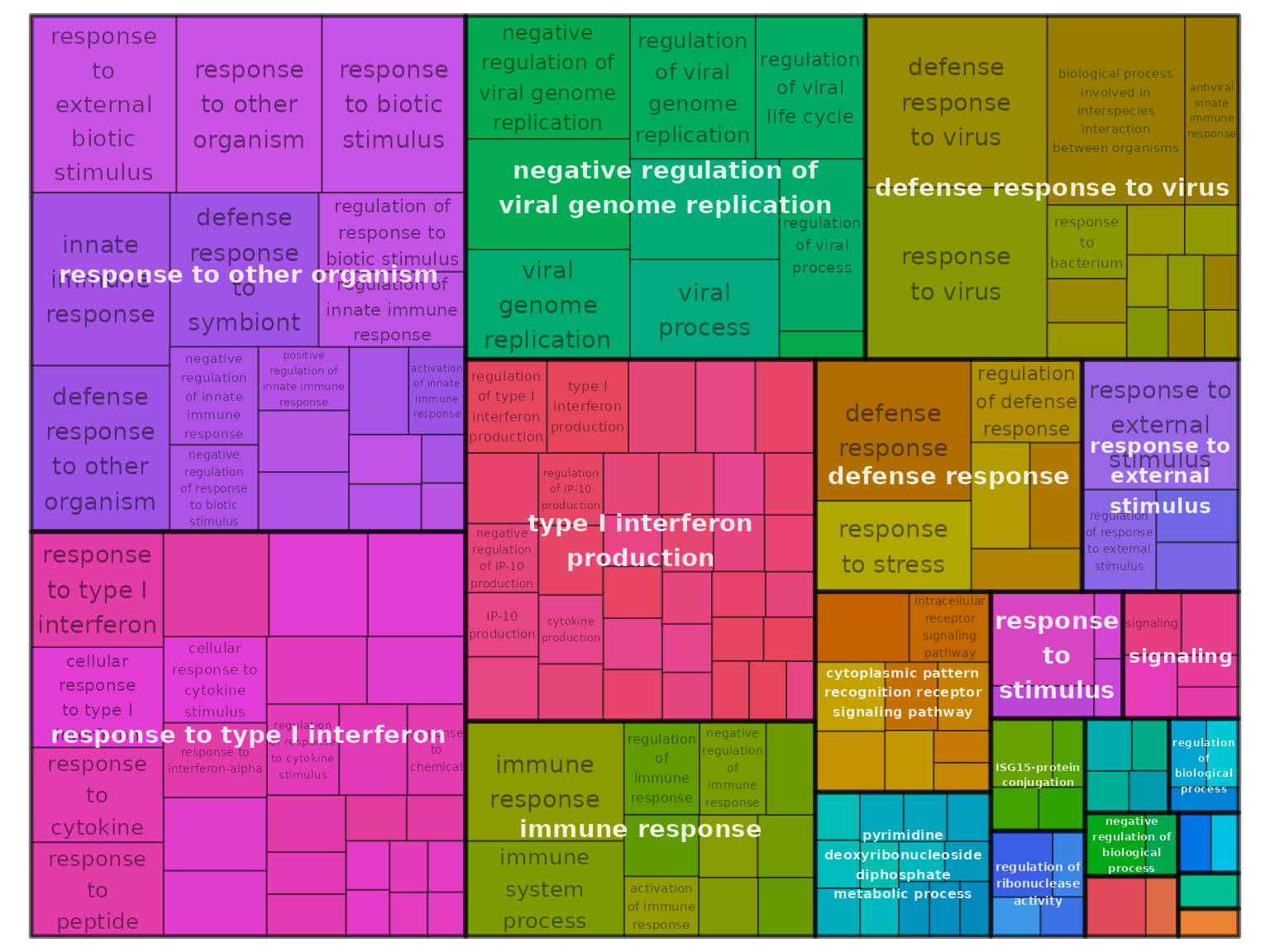

Además de guardarlas como PNG en figdir, puedes rehacer las gráficas directamente desde reducedTerms. El treemap muestra todos los términos, coloreados por su término padre:

rrvgo::treemapPlot(reducedTerms)

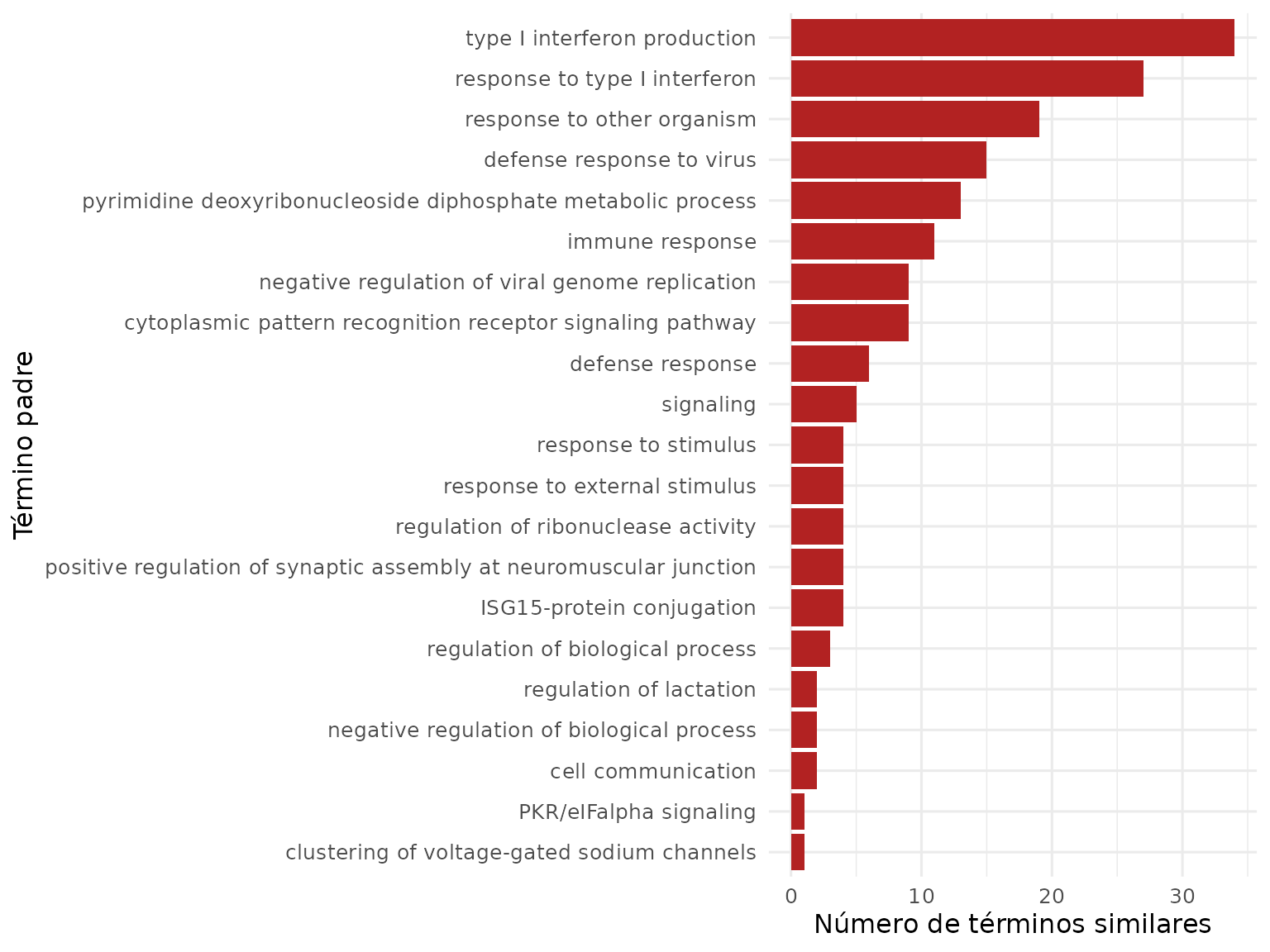

La gráfica de barras muestra cuántos términos agrupa cada término padre:

library(ggplot2)
reducedTerms %>%
  dplyr::count(parentTerm, name = "count") %>%
  ggplot(aes(x = reorder(parentTerm, count), y = count)) +
  geom_col(fill = "firebrick") +
  coord_flip() +
  labs(x = "Término padre", y = "Número de términos similares") +
  theme_minimal(base_size = 12)

5. reduce_go_terms(): muchos archivos a la vez

Si tienes varias listas (por ejemplo, una por tipo celular y dirección), guarda un archivo por lista en la misma carpeta y usa reduce_go_terms(). La función busca todos los archivos UP_GO_*.RData y DOWN_GO_*.RData y aplica process_go() a cada uno:

lists <- c(DOWN_GO_moDC = "SLE_DOWN_moDC", UP_GO_tolDC = "SLE_UP_tolDC")
for (f in names(lists)) {
  go_table <- go_results %>%
    filter(query == lists[[f]], source == "GO:BP") %>%
    transmute(go_id = term_id, term = term_name, p.adjust = p_value)
  save(go_table, file = file.path(go_dir, paste0(f, ".RData")))
}
list.files(go_dir)
#> [1] "DOWN_GO_moDC.RData"   "UP_GO_monocyte.RData" "UP_GO_tolDC.RData"
reduce_go_terms(indir = go_dir, outdir = out_dir, figdir = fig_dir)

reduce_go_terms() procesa los tres archivos y guarda sus resultados con el mismo formato que process_go(). Cada archivo tarda alrededor de un minuto, porque rrvgo calcula la similitud entre todos los términos.

Reto 2. Ejecuta process_go() sobre el archivo DOWN_GO_moDC.RData. ¿Cuál es el término padre que agrupa más términos?

Ver solución
process_go(f = file.path(go_dir, "DOWN_GO_moDC.RData"),
          direction = "DOWN", outdir = out_dir, figdir = fig_dir)

load(file.path(out_dir, "reducedTerms_simMatrix_DOWN_moDC.RData"))
dplyr::count(reducedTerms, parentTerm, sort = TRUE) %>% head(3)

El término padre más frecuente es “T cell activation”: los genes que bajan en las moDC de las pacientes son sobre todo genes de linfocitos T (CD28, CD40LG, ZAP70), como vimos en la lección 4.

6. Resumen

Función Entrada Salida
get_heatmap_mat() DESeqDataSet Matriz de z-scores (genes × muestras)
create_heatmap() Matriz, color y split Objeto Heatmap; se apila con %v%
process_go() Un archivo UP_GO_*.RData o DOWN_GO_*.RData Términos reducidos (.RData), treemap y barras (.png)
reduce_go_terms() Una carpeta con varios archivos Lo mismo que process_go(), para cada archivo

Errores comunes de principiante

  • Olvidar cambiar el diseño al tomar un solo tipo celular: ~ Cell_type + Group no tiene sentido si solo hay un tipo celular.
  • Apilar heatmaps con columnas distintas: %v% necesita las mismas columnas, en el mismo orden.
  • Nombrar mal los archivos de GO: reduce_go_terms() solo encuentra archivos UP_GO_<nombre>.RData y DOWN_GO_<nombre>.RData.
  • Guardar más de un objeto en el .RData: process_go() espera exactamente una tabla por archivo.

Para volver a las lecciones, consulta Primeros pasos con el paquete GeneExprLupusMx.

↑ Volver a Inicio

Información de la sesión

sessionInfo()
#> R version 4.6.2 (2026-10-29)
#> Platform: x86_64-pc-linux-gnu
#> Running under: Ubuntu 24.04.5 LTS
#>
#> Matrix products: default
#> BLAS:   /usr/lib/x86_64-linux-gnu/openblas-pthread/libblas.so.3
#> LAPACK: /usr/lib/x86_64-linux-gnu/openblas-pthread/libopenblasp-r0.3.26.so;  LAPACK version 3.12.0
#>
#> locale:
#>  [1] LC_CTYPE=C.UTF-8       LC_NUMERIC=C           LC_TIME=C.UTF-8
#>  [4] LC_COLLATE=C.UTF-8     LC_MONETARY=C.UTF-8    LC_MESSAGES=C.UTF-8
#>  [7] LC_PAPER=C.UTF-8       LC_NAME=C              LC_ADDRESS=C
#> [10] LC_TELEPHONE=C         LC_MEASUREMENT=C.UTF-8 LC_IDENTIFICATION=C
#>
#> time zone: UTC
#> tzcode source: system (glibc)
#>
#> attached base packages:
#> [1] grid      stats4    stats     graphics  grDevices utils     datasets
#> [8] methods   base
#>
#> other attached packages:
#>  [1] ggplot2_4.0.3               dplyr_1.2.1
#>  [3] ComplexHeatmap_2.28.0       DESeq2_1.52.0
#>  [5] SummarizedExperiment_1.42.0 Biobase_2.72.0
#>  [7] MatrixGenerics_1.24.0       matrixStats_1.5.0
#>  [9] GenomicRanges_1.64.0        Seqinfo_1.2.0
#> [11] IRanges_2.46.0              S4Vectors_0.50.3
#> [13] BiocGenerics_0.58.1         generics_0.1.4
#> [15] GeneExprLupusMx_0.1.0.9000
#>
#> loaded via a namespace (and not attached):
#>   [1] DBI_1.3.0            rlang_1.3.0          magrittr_2.0.5
#>   [4] clue_0.3-68          GetoptLong_1.1.1     gridBase_0.4-7
#>   [7] otel_0.2.0           compiler_4.6.2       RSQLite_3.53.3
#>  [10] png_0.1-9            systemfonts_1.3.2    vctrs_0.7.3
#>  [13] shape_1.4.6.1        pkgconfig_2.0.3      crayon_1.5.3
#>  [16] fastmap_1.2.0        XVector_0.52.0       labeling_0.4.3
#>  [19] promises_1.5.0       rmarkdown_2.32       ragg_1.5.2
#>  [22] bit_4.6.0            xfun_0.62            cachem_1.1.0
#>  [25] jsonlite_2.0.0       blob_1.3.0           later_1.4.8
#>  [28] DelayedArray_0.38.2  BiocParallel_1.46.0  cluster_2.1.8.3
#>  [31] parallel_4.6.2       R6_2.6.1             bslib_0.12.0
#>  [34] RColorBrewer_1.1-3   reticulate_1.47.0    jquerylib_0.1.4
#>  [37] GOSemSim_2.38.3      iterators_1.0.14     Rcpp_1.1.2
#>  [40] knitr_1.52           httpuv_1.6.17        Matrix_1.7-6
#>  [43] igraph_2.3.4         tidyselect_1.2.1     abind_1.4-8
#>  [46] yaml_2.3.12          doParallel_1.0.17    codetools_0.2-20
#>  [49] lattice_0.23-1       tibble_3.3.1         withr_3.0.3
#>  [52] shiny_1.14.0         KEGGREST_1.52.2      S7_0.2.2
#>  [55] askpass_1.2.1        evaluate_1.0.5       treemap_2.4-4
#>  [58] desc_1.4.3           xml2_1.6.0           circlize_0.4.18
#>  [61] Biostrings_2.80.2    pillar_1.11.1        foreach_1.5.2
#>  [64] NLP_0.3-3            scales_1.4.0         xtable_1.8-8
#>  [67] glue_1.8.1           slam_0.1-56          pheatmap_1.0.13
#>  [70] tools_4.6.2          tm_0.7-20            data.table_1.18.6.1
#>  [73] RSpectra_0.16-2      locfit_1.5-9.12      fs_2.1.0
#>  [76] umap_0.2.10.0        AnnotationDbi_1.74.0 colorspace_2.1-4
#>  [79] cli_3.6.6            rappdirs_0.3.4       textshaping_1.0.5
#>  [82] S4Arrays_1.12.1      gtable_0.3.6         yulab.utils_0.2.5
#>  [85] sass_0.4.10          digest_0.6.39        rrvgo_1.24.0
#>  [88] wordcloud_2.6        SparseArray_1.12.3   ggrepel_0.9.8
#>  [91] rjson_0.2.23         org.Hs.eg.db_3.23.1  farver_2.1.2
#>  [94] memoise_2.0.1        htmltools_0.5.9      pkgdown_2.2.1
#>  [97] lifecycle_1.0.5      httr_1.4.9           GlobalOptions_0.1.4
#> [100] GO.db_3.23.1         mime_0.13            openssl_2.4.2
#> [103] bit64_4.8.6
