Lección 3: Genes diferencialmente expresados entre pacientes y controles

Bienvenida

En las lecciones anteriores conociste a las participantes y exploraste la expresión génica: viste que el tipo celular domina la variación y que algunas pacientes tienen una firma de interferón. Ahora haremos la pregunta central del estudio con estadística: ¿qué genes cambian su expresión en el lupus, dentro de cada tipo celular?

Lo que necesitas saber antes: haber hecho la lección De las cuentas de RNA-seq a la exploración de datos (normalización, VST, z-scores y PCA).

Al terminar podrás:

Validar la identidad de los tipos celulares con genes biomarcadores.
Hacer un análisis de expresión diferencial con DESeq2 y entender cada columna de sus resultados.
Definir genes diferencialmente expresados (DEG) con umbrales de log2 fold change y de valor p ajustado.
Construir e interpretar volcano plots.

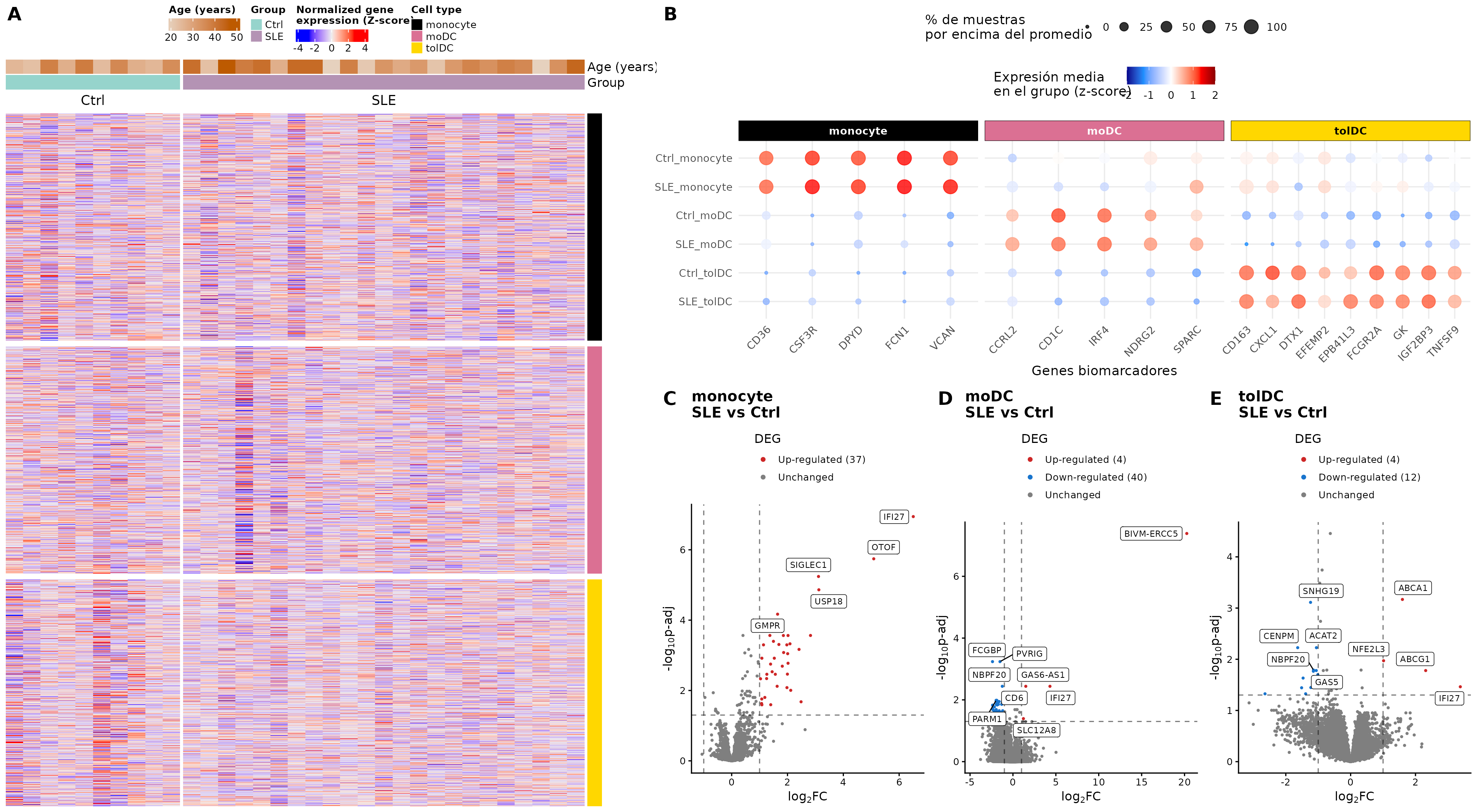

Reproducir la Figura 2 del artículo.

Tiempo estimado: 1.5 horas.

Mapa de la lección

flowchart LR
  A["Datos del paquete
cuentas + metadatos"] --> B["1. Biomarcadores:
¿son las células correctas?"]
  A --> C["2. Heatmap global
por tipo celular"]
  A --> D["3. DESeq2:
SLE vs Ctrl por tipo celular"]
  D --> E["4. DEG:
|LFC| ≥ 1 y padj < 0.05"]
  E --> F["5. Volcano plots"]
  B --> G["Figura 2"]
  C --> G
  F --> G

Glosario

Estos son los términos que usaremos. Vuelve aquí cada vez que lo necesites.

Biomarcador: gen cuya expresión caracteriza a un tipo celular.
Expresión diferencial: diferencia en la expresión de un gen entre dos condiciones (aquí, SLE contra Ctrl).
DEG (differentially expressed gene): gen diferencialmente expresado según los umbrales que elijamos.
Fold change: cuántas veces cambia la expresión. Un fold change de 2 significa el doble.
log2 fold change (LFC): el fold change en escala log2. LFC = 1 es el doble; LFC = −1, la mitad; LFC = 0, sin cambio.
Prueba de Wald: prueba que usa DESeq2 para evaluar si el LFC es distinto de cero.
Valor p: probabilidad de observar datos tan extremos como los nuestros si la hipótesis nula fuera cierta (aquí, si en realidad no hubiera diferencia).
Comparaciones múltiples: al probar miles de genes, algunos saldrán significativos por azar.
FDR (false discovery rate): proporción esperada de falsos positivos entre los genes que declaramos significativos.
Benjamini–Hochberg (BH): método que corrige los valores p para controlar el FDR.
padj: valor p ajustado por BH. Es el que se usa para decidir.
Filtrado independiente: DESeq2 no calcula padj para genes con muy pocas lecturas, porque no tienen poder estadístico; quedan como NA.
Volcano plot: gráfica de LFC (eje x) contra significancia (eje y) de todos los genes.

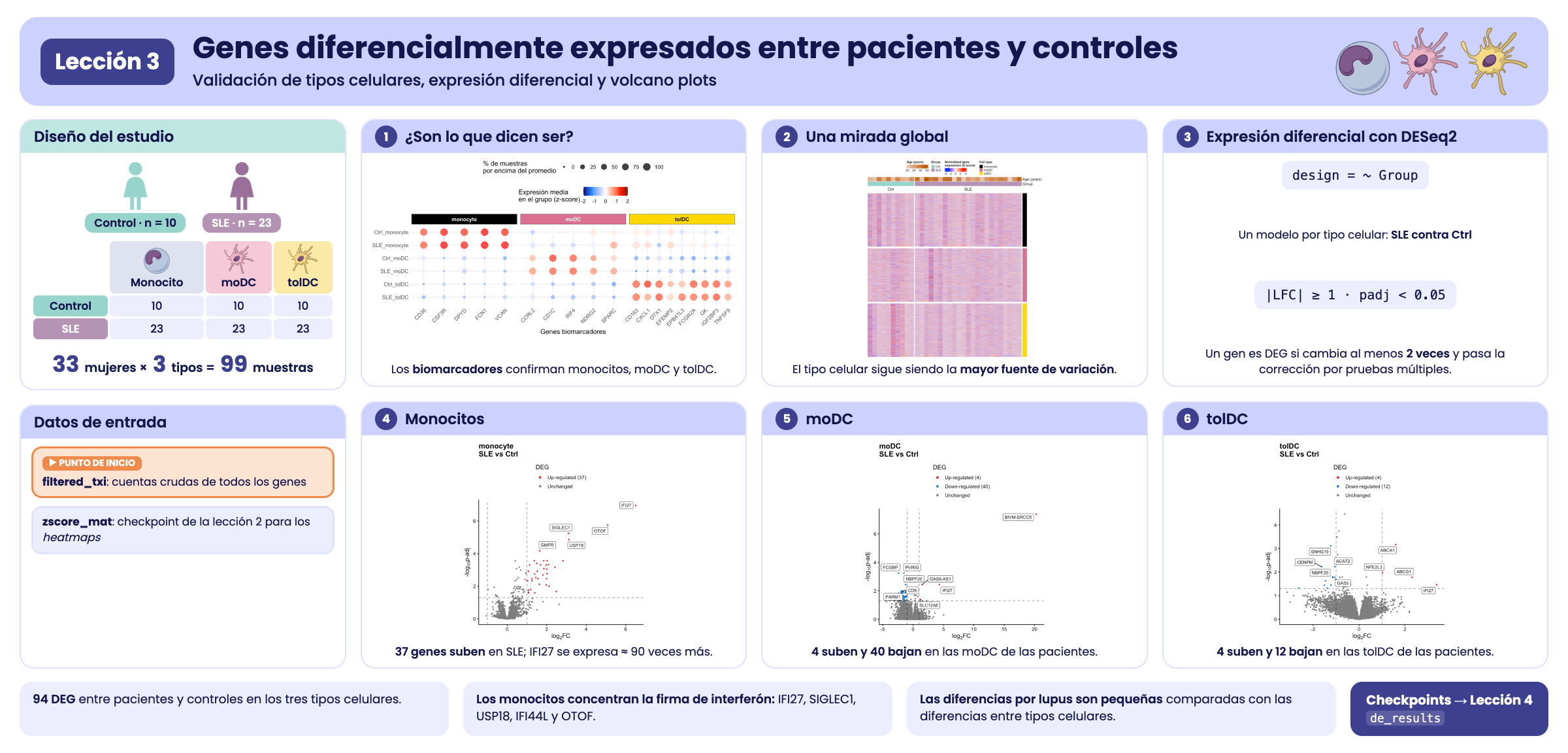

Resumen visual de la lección 3.

1. Preparación

library(GeneExprLupusMx) # datos del paquete y funciones para heatmaps
library(DESeq2)          # expresión diferencial
library(tidyverse)       # manipulación de tablas y gráficas
library(ComplexHeatmap)  # heatmaps
library(circlize)        # escalas de color para ComplexHeatmap
library(ggrepel)         # etiquetas que no se enciman
library(cowplot)         # unir gráficas en un panel

# Objetos grandes del paquete: se descargan solo la primera vez (ver ?download_data)
filtered_txi <- download_data("filtered_txi")
zscore_mat   <- download_data("zscore_mat")

Colores y umbrales que usaremos en toda la lección:

cell_color  <- c(monocyte = "black", moDC = "palevioletred", tolDC = "gold1")
group_color <- c(Ctrl = "#96d4ccff", SLE = "#b493b4ff")

lfc_threshold  <- 1    # |log2 fold change| mínimo
padj_threshold <- 0.05 # valor p ajustado máximo

Punto de partida

Esta lección usa los datos del paquete: las cuentas (filtered_txi), los metadatos (metadata_cleaned), la información de las voluntarias (volunteer_info) y el checkpoint zscore_mat de la lección anterior.

Para el análisis de expresión diferencial partimos de las cuentas crudas de todos los genes. Creamos un objeto DESeqDataSet con el diseño ~ Group (SLE contra Ctrl), que después dividiremos por tipo celular:

metadata_cleaned$Group <- relevel(metadata_cleaned$Group, ref = "Ctrl")

full_dds <- DESeqDataSetFromTximport(txi     = filtered_txi,
                                     colData = metadata_cleaned,
                                     design  = ~ Group)
full_dds
#> class: DESeqDataSet
#> dim: 21718 99
#> metadata(1): version
#> assays(2): counts avgTxLength
#> rownames(21718): A1BG A1BG-AS1 ... ZZEF1 ZZZ3
#> rowData names(0):
#> colnames(99): QR011_0 QR011_1 ... QR108_1 QR108_3
#> colData names(14): sample_ID Group ... SLEDAI_Md SLEDAI_category

¿Por qué no usamos el checkpoint dds? En la lección anterior filtramos los genes poco expresados para visualizar. Para la expresión diferencial no hace falta: DESeq2 aplica su propio filtrado independiente y deja padj = NA en los genes sin información. Partir de todas las cuentas deja que DESeq2 decida qué genes tienen información suficiente para probarse.

2. Paso 1: ¿las células son lo que dicen ser?

Antes de comparar pacientes contra controles, comprobemos que cada muestra es del tipo celular que dice ser. Para eso usamos biomarcadores: genes conocidos por expresarse en un tipo celular y no en los otros.

markers <- list(
  monocyte = c("CD36", "CSF3R", "DPYD", "FCN1", "VCAN"),
  moDC     = c("CD1C", "IRF4", "NDRG2", "CCRL2", "SPARC"), # como en la Figura 2B publicada
  tolDC    = c("IGF2BP3", "CD163", "FCGR2A", "DTX1", "GK", "EPB41L3", "TNFSF9", "CXCL1", "EFEMP2")
)
marker_genes <- unlist(markers)
all(marker_genes %in% rownames(zscore_mat)) # ¿están todos en los datos?
#> [1] TRUE

Para cada combinación de grupo y tipo celular calculamos dos números por gen, a partir de los z-scores:

Expresión media (z-score): positiva si el gen está por encima de su promedio en ese grupo.
Porcentaje de muestras por encima del promedio (z-score > 0): qué tan consistente es esa expresión entre las muestras del grupo.

marker_df <- as.data.frame(zscore_mat[marker_genes, ]) %>%
  rownames_to_column("gene") %>%
  pivot_longer(-gene, names_to = "sample_ID", values_to = "expression") %>%
  left_join(dplyr::select(metadata_cleaned, sample_ID, Group, Cell_type), by = "sample_ID") %>%
  group_by(Group, Cell_type, gene) %>%
  summarise(mean_expression = mean(expression),
            pct_expressed   = 100 * mean(expression > 0),
            .groups = "drop") %>%
  mutate(condition    = paste(Group, Cell_type, sep = "_"),
         marker_group = factor(case_when(gene %in% markers$monocyte ~ "monocyte",
                                         gene %in% markers$moDC     ~ "moDC",
                                         gene %in% markers$tolDC    ~ "tolDC"),
                               levels = names(markers)))
head(marker_df)
#> # A tibble: 6 × 7
#>   Group Cell_type gene  mean_expression pct_expressed condition marker_group
#>   <fct> <fct>     <chr>           <dbl>         <dbl> <chr>     <fct>
#> 1 Ctrl  moDC      CCRL2           0.451            60 Ctrl_moDC moDC
#> 2 Ctrl  moDC      CD163          -0.829            20 Ctrl_moDC tolDC
#> 3 Ctrl  moDC      CD1C            1.18             90 Ctrl_moDC moDC
#> 4 Ctrl  moDC      CD36           -0.264            20 Ctrl_moDC monocyte
#> 5 Ctrl  moDC      CSF3R          -0.893             0 Ctrl_moDC monocyte
#> 6 Ctrl  moDC      CXCL1          -0.721            10 Ctrl_moDC tolDC

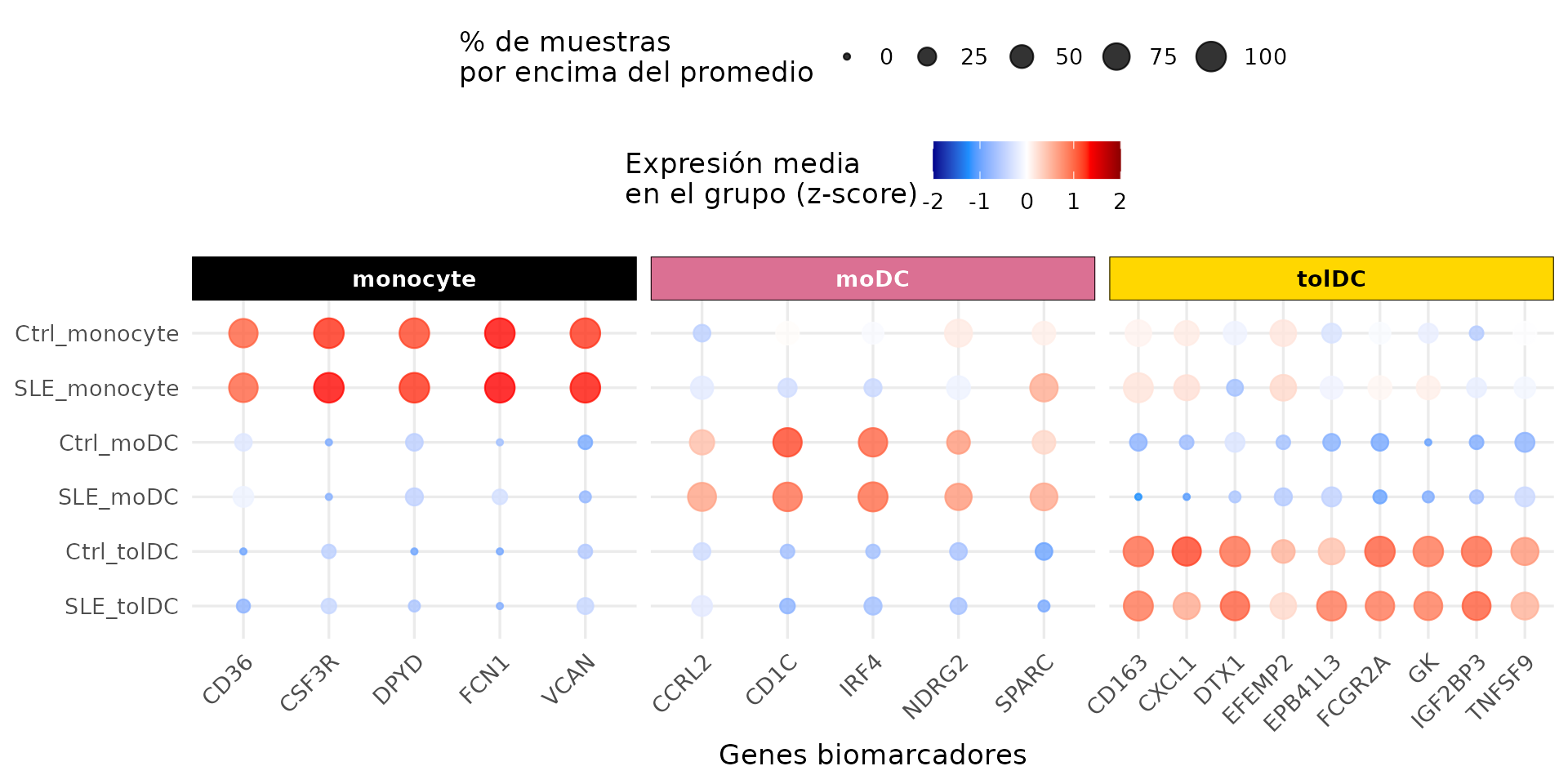

Lo graficamos como un dot plot: el color es la expresión media y el tamaño, el porcentaje de muestras.

# valores mínimo y máximo de la expresión media, para la escala de color
min_val <- min(marker_df$mean_expression, na.rm = TRUE)
max_val <- max(marker_df$mean_expression, na.rm = TRUE)

p_markers <- marker_df %>%
  mutate(condition = factor(condition, levels = c("SLE_tolDC", "Ctrl_tolDC", "SLE_moDC",
                                                  "Ctrl_moDC", "SLE_monocyte", "Ctrl_monocyte"))) %>%
  ggplot(aes(x = gene, y = condition, color = mean_expression, size = pct_expressed)) +
  geom_point(alpha = 0.8) +
  scale_color_gradientn(
    colors = c("darkblue", "dodgerblue", "white", "red", "darkred"),
    values = scales::rescale(c(-2, min_val, 0, max_val, 2)),
    limits = c(-2, 2),
    oob = scales::squish # valores fuera de [-2, 2] toman el color del extremo
  ) +
  ggh4x::facet_wrap2(
    ~ marker_group, scales = "free_x", nrow = 1,
    strip = ggh4x::strip_themed(
      background_x = lapply(cell_color, function(col) element_rect(fill = col)),
      text_x = list(element_text(color = "white", face = "bold"),
                    element_text(color = "white", face = "bold"),
                    element_text(color = "black", face = "bold")))) +
  labs(x = "Genes biomarcadores", y = NULL,
       color = "Expresión media\nen el grupo (z-score)",
       size = "% de muestras\npor encima del promedio") +
  theme_minimal(base_size = 13) +
  theme(legend.position = "top", legend.box = "vertical",
        axis.text.x = element_text(angle = 45, hjust = 1))
p_markers

¿Qué observas? Cada grupo de biomarcadores está en rojo (alta expresión) justo en su tipo celular, tanto en controles como en pacientes, y en azul en los demás. La identidad de las muestras es correcta: podemos confiar en las comparaciones que haremos.

3. Paso 2: una mirada global con un heatmap

Antes de la estadística, veamos todos los genes a la vez. Calcularemos los z-scores dentro de cada tipo celular (no entre todas las muestras), para que el color muestre cómo se compara cada muestra con las demás de su mismo tipo celular.

La función get_heatmap_mat() del paquete hace la transformación VST, quita los genes sin variación y calcula los z-scores:

cell_types <- c("monocyte", "moDC", "tolDC")

heatmap_mats <- lapply(cell_types, function(cell) {
  mat <- get_heatmap_mat(full_dds[, full_dds$Cell_type == cell])
  colnames(mat) <- sub("_.*", "", colnames(mat)) # QR011_0 -> QR011
  mat
})
names(heatmap_mats) <- cell_types
sapply(heatmap_mats, nrow) # genes con variación en cada tipo celular
#> monocyte     moDC    tolDC
#>    17142    16986    18045

Renombramos las columnas con el identificador de la voluntaria (QR011_0 → QR011): así, en los tres heatmaps, cada columna es la misma persona. Nos quedamos con los genes presentes en los tres y ordenamos a las voluntarias por grupo y actividad de la enfermedad:

common_genes <- Reduce(intersect, lapply(heatmap_mats, rownames))
length(common_genes)
#> [1] 16283

sample_info <- volunteer_info %>%
  arrange(Group, SLEDAI)

heatmap_mats <- lapply(heatmap_mats, function(mat) mat[common_genes, sample_info$Volunteer_ID])

Ahora construimos un heatmap por tipo celular con create_heatmap(), del paquete, y los apilamos. Arriba agregamos dos anotaciones: la edad y el grupo de cada voluntaria.

top_annotation <- HeatmapAnnotation(
  "Age (years)" = sample_info$Age_years,
  Group         = sample_info$Group,
  col = list("Age (years)" = colorRamp2(range(sample_info$Age_years), c("#e6d1be", "#bd5a00")),
             Group         = group_color),
  annotation_legend_param = list("Age (years)" = list(direction = "horizontal"))
)

heatmap_list <- create_heatmap(heatmap_mats$monocyte, cell_color[["monocyte"]], sample_info$Group) %v%
  create_heatmap(heatmap_mats$moDC,  cell_color[["moDC"]],  sample_info$Group) %v%
  create_heatmap(heatmap_mats$tolDC, cell_color[["tolDC"]], sample_info$Group)

cell_legend <- Legend(labels = cell_types, title = "Cell type",
                      legend_gp = grid::gpar(fill = cell_color))

ht_opt$message <- FALSE
draw(top_annotation %v% heatmap_list,
     merge_legends = TRUE, annotation_legend_list = list(cell_legend),
     annotation_legend_side = "top", heatmap_legend_side = "top")

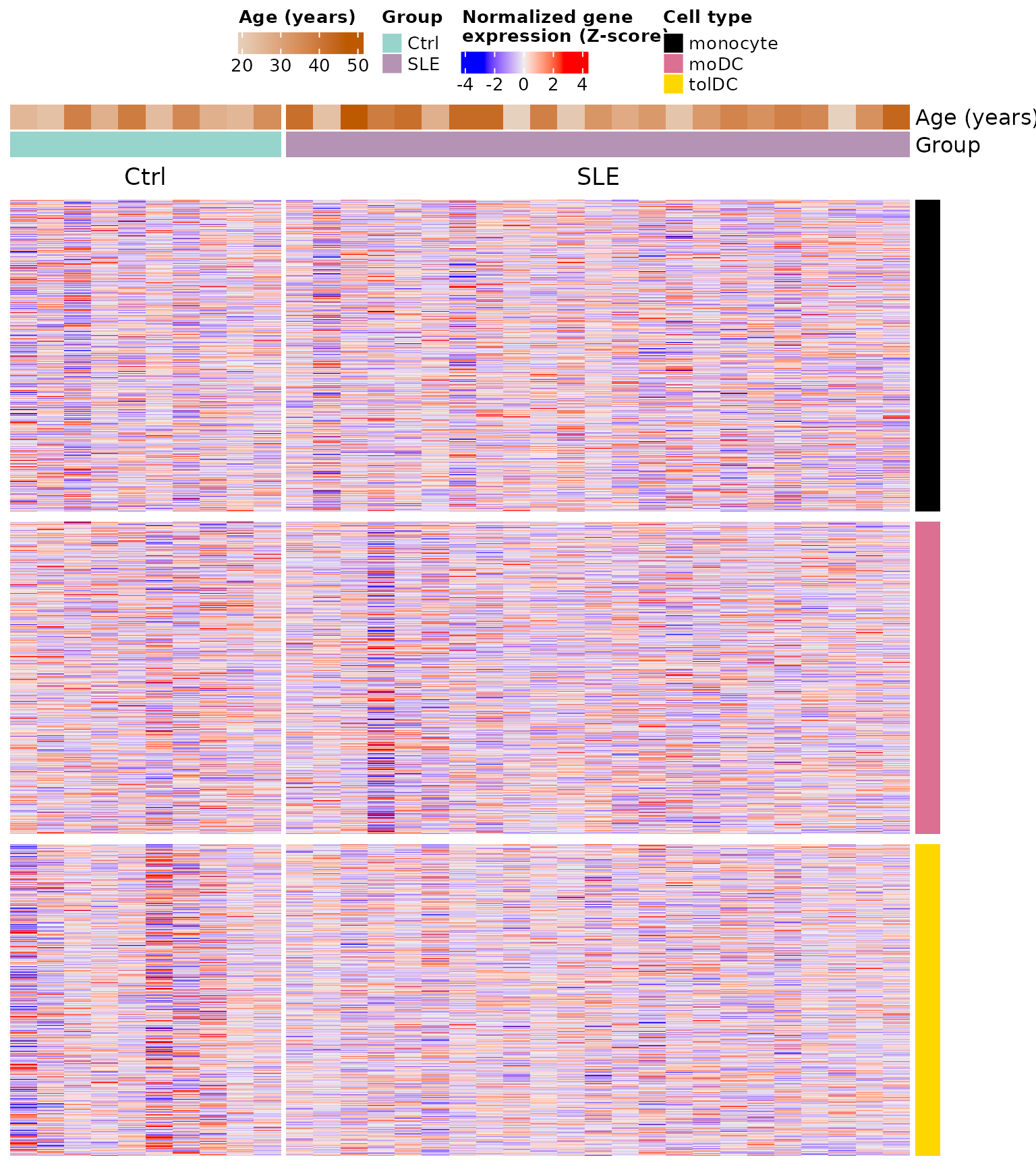

Cada bloque es un tipo celular (barra de color a la derecha), cada fila un gen y cada columna una voluntaria. No se ve un patrón obvio que separe a pacientes de controles: las diferencias, si existen, están en relativamente pocos genes y no se aprecian a simple vista entre más de 16,000. Para encontrarlas necesitamos estadística.

4. Paso 3: expresión diferencial con DESeq2

4.1 La pregunta

Para cada gen, en cada tipo celular, nos preguntamos: ¿su expresión es distinta en pacientes que en controles? Hacemos el análisis por separado para cada tipo celular, porque ya vimos (en el PCA de la lección anterior) que el tipo celular es la mayor fuente de variación: mezclarlos taparía las diferencias del lupus.

4.2 Paso a paso con los monocitos

Seleccionamos las 33 muestras de monocitos:

dds_mo <- full_dds[, full_dds$Cell_type == "monocyte"]
dds_mo$Cell_type <- droplevels(dds_mo$Cell_type) # quitar los niveles que ya no existen
design(dds_mo) # ~ Group
#> ~Group
table(dds_mo$Group)
#>
#> Ctrl  SLE
#>   10   23

DESeq() hace todo el análisis en una sola función, en tres pasos:

Normalización: estima los factores de tamaño (como en la lección anterior).
Dispersión: estima cuánto varía cada gen entre réplicas del mismo grupo.
Modelo y prueba: ajusta un modelo binomial negativo y evalúa con la prueba de Wald si el LFC entre grupos es distinto de cero.

dds_mo <- DESeq(dds_mo, quiet = TRUE)
resultsNames(dds_mo) # comparaciones disponibles
#> [1] "Intercept"         "Group_SLE_vs_Ctrl"

Extraemos la comparación Group_SLE_vs_Ctrl (SLE contra la referencia, Ctrl):

res_mo <- results(dds_mo, name = "Group_SLE_vs_Ctrl")
head(res_mo[order(res_mo$padj), ])
#> log2 fold change (MLE): Group SLE vs Ctrl
#> Wald test p-value: Group SLE vs Ctrl
#> DataFrame with 6 rows and 6 columns
#>          baseMean log2FoldChange     lfcSE      stat      pvalue        padj
#>         <numeric>      <numeric> <numeric> <numeric>   <numeric>   <numeric>
#> IFI27     745.809        6.50566  0.965817   6.73591 1.62908e-11 1.13758e-07
#> OTOF      725.570        5.08949  0.819047   6.21392 5.16796e-10 1.80439e-06
#> SIGLEC1  8360.445        3.11093  0.521640   5.96375 2.46508e-09 5.73787e-06
#> USP18     758.460        3.12316  0.541137   5.77148 7.85805e-09 1.37182e-05
#> GMPR      403.561        1.64509  0.301470   5.45691 4.84499e-08 6.76651e-05
#> IFI44L   6547.050        2.82422  0.550876   5.12678 2.94735e-07 2.72542e-04

¿Qué significa cada columna?

Columna	Significado
`baseMean`	Expresión media normalizada del gen en todas las muestras
`log2FoldChange`	LFC de SLE contra Ctrl: positivo = más alto en pacientes; negativo = más bajo
`lfcSE`	Error estándar del LFC (incertidumbre de la estimación)
`stat`	Estadístico de la prueba de Wald (LFC / lfcSE)
`pvalue`	Valor p de la prueba de Wald
`padj`	Valor p ajustado por Benjamini–Hochberg (el que usamos para decidir)

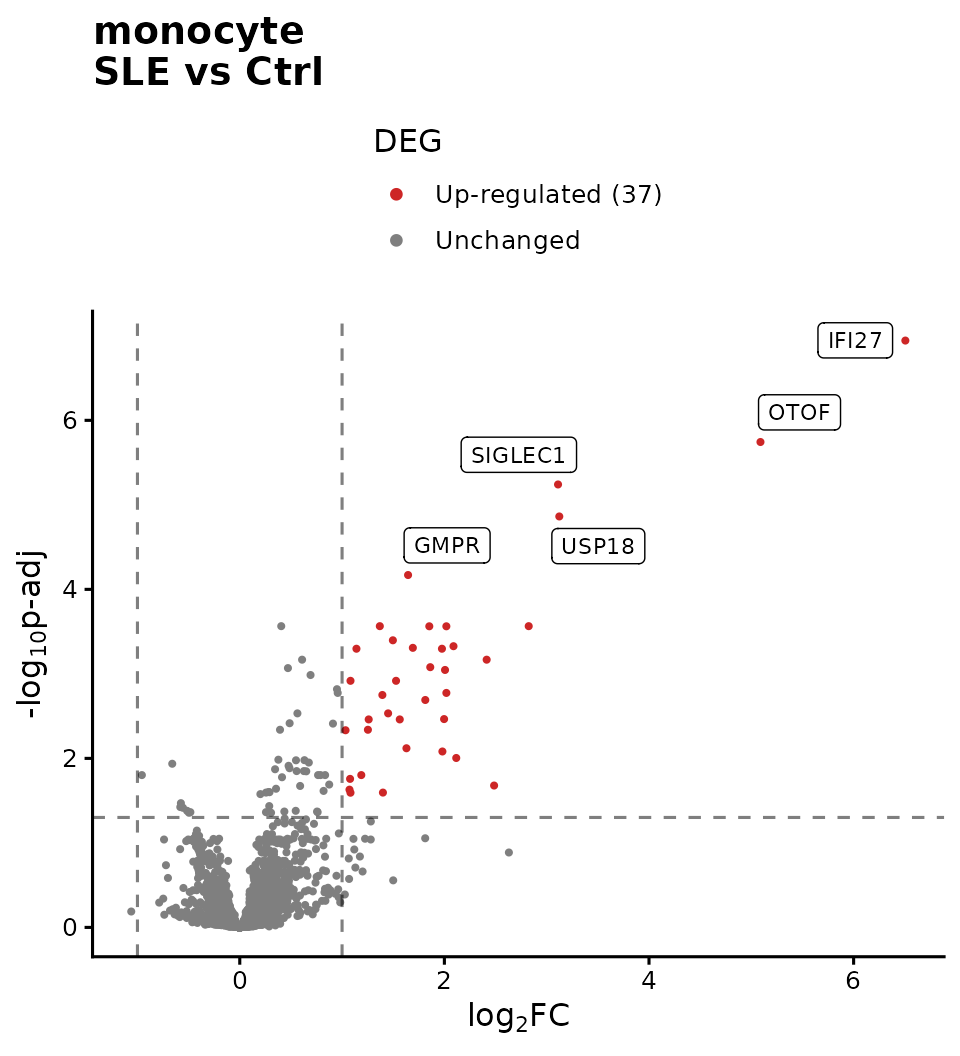

IFI27 encabeza la lista: su LFC de 6.5 significa que en los monocitos de las pacientes se expresa unas 2^6.5 ≈ 90 veces más que en los controles. Es uno de los genes de la firma de interferón que viste en la lección anterior.

summary(res_mo, alpha = padj_threshold)
#>
#> out of 17139 with nonzero total read count
#> adjusted p-value < 0.05
#> LFC > 0 (up)       : 76, 0.44%
#> LFC < 0 (down)     : 8, 0.047%
#> outliers [1]       : 0, 0%
#> low counts [2]     : 10159, 59%
#> (mean count < 381)
#> [1] see 'cooksCutoff' argument of ?results
#> [2] see 'independentFiltering' argument of ?results

¿Por qué tantos NA en padj? Es el filtrado independiente: los genes con muy pocas lecturas no tienen poder para detectar diferencias, así que DESeq2 los excluye de la corrección por comparaciones múltiples. Así gana poder para los demás. También pueden quedar en NA genes con valores extremos (outliers). Esos genes no se consideran en el análisis.

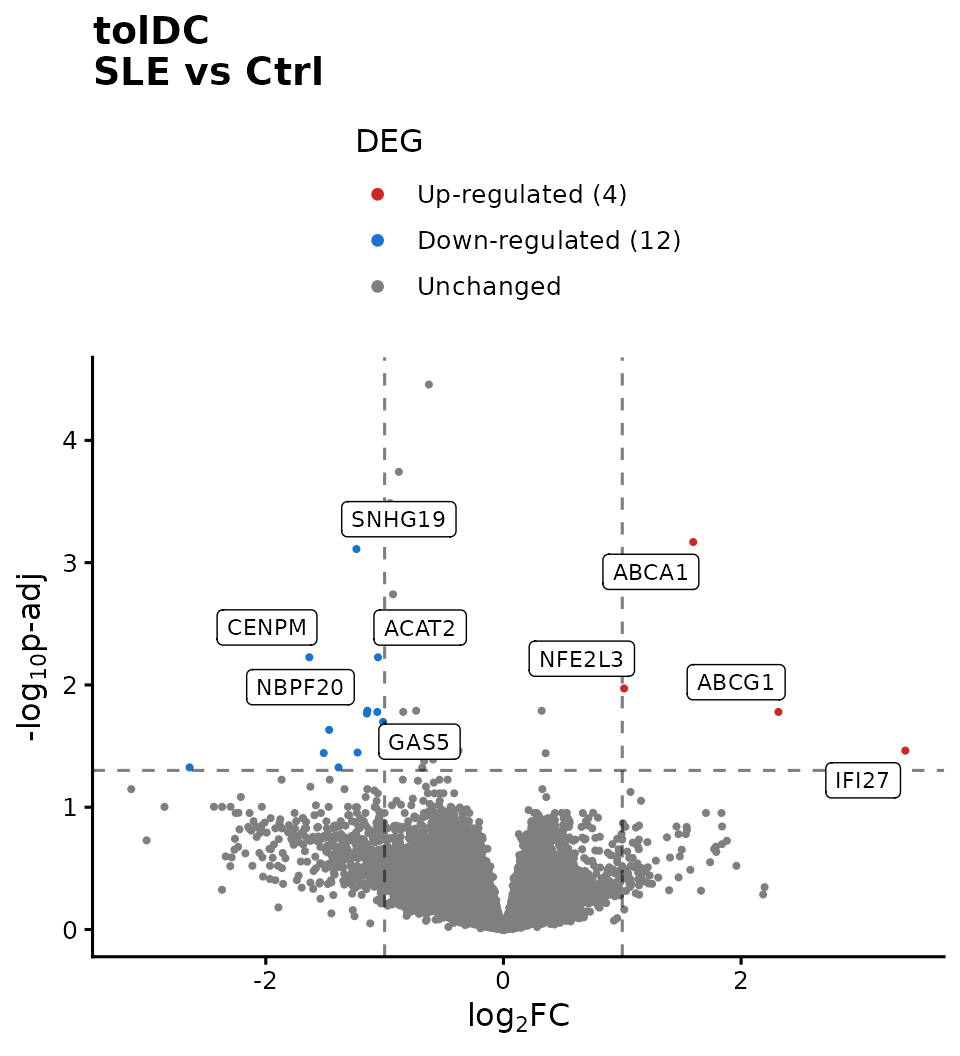

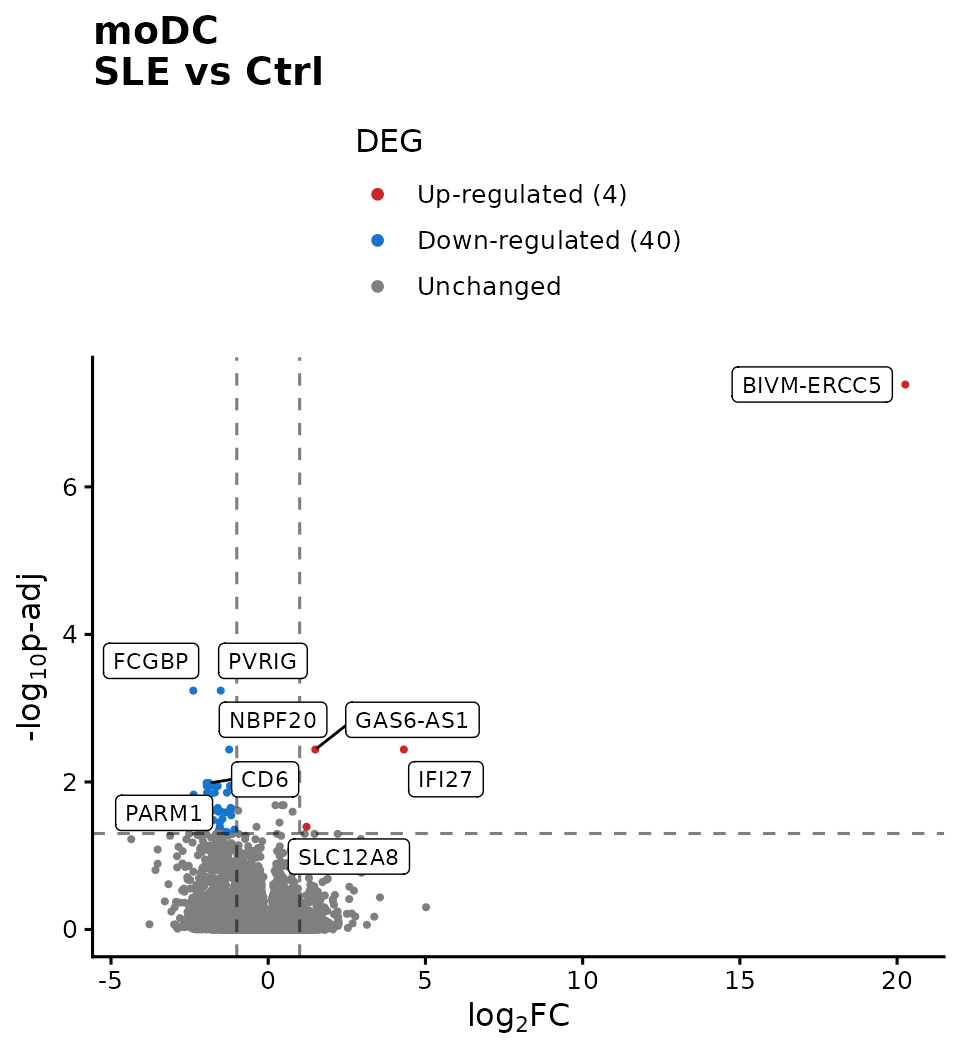

4.3 Los tres tipos celulares

Repetimos lo mismo para cada tipo celular con una función. Guardamos los resultados como tablas, con el nombre del gen en una columna:

run_de <- function(cell) {
  dds_cell <- full_dds[, full_dds$Cell_type == cell]
  dds_cell$Cell_type <- droplevels(dds_cell$Cell_type)
  dds_cell <- DESeq(dds_cell, quiet = TRUE)
  results(dds_cell, name = "Group_SLE_vs_Ctrl") %>%
    as.data.frame() %>%
    rownames_to_column("gene")
}

de_results <- lapply(cell_types, run_de)
names(de_results) <- cell_types
sapply(de_results, nrow)
#> monocyte     moDC    tolDC
#>    21718    21718    21718

5. Paso 4: ¿qué genes cambian?

Un gen es diferencialmente expresado (DEG) si cumple dos condiciones:

Significancia estadística: padj < 0.05.
Magnitud del cambio: |log2FoldChange| ≥ 1, es decir, al menos el doble o la mitad.

Pedir las dos cosas evita quedarnos con genes que cambian “significativamente” pero muy poco, y con genes que cambian mucho pero de forma poco confiable.

classify_deg <- function(df) {
  df %>%
    filter(!is.na(padj)) %>%
    mutate(Expression = case_when(
      log2FoldChange >=  lfc_threshold & padj < padj_threshold ~ "Up-regulated",
      log2FoldChange <= -lfc_threshold & padj < padj_threshold ~ "Down-regulated",
      TRUE                                                     ~ "Unchanged"))
}

de_classified <- lapply(de_results, classify_deg)

sapply(de_classified, function(df) table(factor(df$Expression,
  levels = c("Up-regulated", "Down-regulated", "Unchanged"))))
#>                monocyte  moDC tolDC
#> Up-regulated         37     4     4
#> Down-regulated        0    40    12
#> Unchanged          6946 15313 13146

Tipo celular	Sube en SLE	Baja en SLE
Monocitos	37	0
moDC	4	40
tolDC	4	12

En los monocitos todos los cambios son aumentos; en las células dendríticas diferenciadas in vitro, predominan las disminuciones.

Reto 1. ¿Cuántos genes suben y bajan en cada tipo celular si usas |LFC| ≥ 0.5 en lugar de 1?

Pista: cambia lfc_threshold y vuelve a aplicar classify_deg().

Ver solución

lfc_threshold <- 0.5
sapply(lapply(de_results, classify_deg), function(df) table(factor(df$Expression,
  levels = c("Up-regulated", "Down-regulated", "Unchanged"))))
#>                monocyte  moDC tolDC
#> Up-regulated         58     6     5
#> Down-regulated        6    42    26
#> Unchanged          6919 15309 13131
lfc_threshold <- 1 # regresamos al umbral original

Con un umbral más permisivo aparecen más DEG (por ejemplo, 58 en lugar de 37 en monocitos). La elección del umbral cambia los resultados, por eso siempre hay que reportarlo.

6. Paso 5: volcano plots

6.1 Cómo leer un volcano plot

Un volcano plot muestra todos los genes de una comparación:

Eje x — log2 fold change: a la derecha, genes más altos en SLE; a la izquierda, más bajos.
Eje y — −log10(padj): entre más arriba, más significativo. Un padj de 0.05 queda en 1.3; uno de 0.0001, en 4.
Líneas punteadas: los umbrales. Los genes arriba de la línea horizontal y fuera de las verticales son DEG.

La forma de “volcán” aparece porque los genes con cambios grandes suelen ser también los más significativos.

6.2 Una función para los tres tipos celulares

Escribimos una función que colorea los genes según su clasificación, dibuja los umbrales y etiqueta los 5 genes más significativos de cada dirección (puedes cambiarlo con n_labels):

plot_volcano <- function(df, title, n_labels = 5) {
  n_up   <- sum(df$Expression == "Up-regulated")
  n_down <- sum(df$Expression == "Down-regulated")
  df <- df %>%
    mutate(DEG = factor(Expression,
                        levels = c("Up-regulated", "Down-regulated", "Unchanged"),
                        labels = c(paste0("Up-regulated (", n_up, ")"),
                                   paste0("Down-regulated (", n_down, ")"),
                                   "Unchanged")))
  deg_colors <- setNames(c("firebrick3", "dodgerblue3", "gray50"), levels(df$DEG))

  # genes a etiquetar: los más significativos de cada dirección
  top_genes <- df %>%
    filter(Expression != "Unchanged") %>%
    group_by(Expression) %>%
    arrange(padj, desc(abs(log2FoldChange)), .by_group = TRUE) %>%
    slice_head(n = n_labels) %>%
    ungroup()

  ggplot(df, aes(x = log2FoldChange, y = -log10(padj))) +
    geom_point(aes(color = DEG), size = 0.7) +
    geom_vline(xintercept = c(-lfc_threshold, lfc_threshold), linetype = "dashed", alpha = 0.5) +
    geom_hline(yintercept = -log10(padj_threshold), linetype = "dashed", alpha = 0.5) +
    geom_label_repel(data = top_genes, aes(label = gene), size = 3, max.overlaps = Inf) +
    scale_color_manual(values = deg_colors) +
    guides(color = guide_legend(override.aes = list(size = 1.5))) +
    labs(title = title, color = "DEG",
         x = expression("log"[2] * "FC"), y = expression("-log"[10] * "p-adj")) +
    theme_classic(base_size = 12) +
    theme(plot.title = element_text(face = "bold"), legend.position = "top",
          legend.direction = "vertical")
}

6.3 Monocitos

p_volcano_mo <- plot_volcano(de_classified$monocyte, "monocyte\nSLE vs Ctrl")
p_volcano_mo

Los 37 DEG de los monocitos suben en las pacientes, y casi ninguno baja. Los más significativos (IFI27, SIGLEC1, USP18, IFI44L, OTOF) son genes estimulados por interferón: es la firma de interferón que viste en la lección anterior, ahora confirmada con estadística.

6.4 moDC

p_volcano_modc <- plot_volcano(de_classified$moDC, "moDC\nSLE vs Ctrl")
p_volcano_modc

En las moDC el patrón se invierte: predominan los genes que bajan (40) y solo 4 suben. IFI27 sigue apareciendo entre los que suben.

Cuidado con los LFC extremos. BIVM-ERCC5 aparece con un LFC cercano a 20 (un millón de veces más). Valores así suelen deberse a genes con casi cero lecturas en uno de los grupos: la división entre un número casi nulo infla el fold change. Antes de interpretar un gen así, revisa sus cuentas normalizadas. DESeq2 ofrece lfcShrink() para obtener LFC más realistas en estos casos.

6.5 tolDC

p_volcano_toldc <- plot_volcano(de_classified$tolDC, "tolDC\nSLE vs Ctrl")
p_volcano_toldc

En las tolDC hay 4 genes que suben y 12 que bajan. Entre los que suben están ABCA1 y ABCG1, transportadores de colesterol: una pista de alteraciones en el metabolismo de lípidos, que exploraremos en la siguiente lección.

6.6 ¿Qué genes comparten los tipos celulares?

up_genes <- lapply(de_classified, function(df) df$gene[df$Expression == "Up-regulated"])
down_genes <- lapply(de_classified, function(df) df$gene[df$Expression == "Down-regulated"])

Reduce(intersect, up_genes)                   # suben en los tres tipos celulares
#> [1] "IFI27"
intersect(down_genes$moDC, down_genes$tolDC)  # bajan en moDC y tolDC
#> [1] "NBPF20"

c(up = length(unique(unlist(up_genes))), down = length(unique(unlist(down_genes))))
#>   up down
#>   43   51

IFI27 sube en los tres tipos celulares: es una marca compartida del lupus que persiste incluso después de diferenciar las células in vitro. En total hay 94 DEG distintos (43 que suben y 51 que bajan); en la siguiente lección averiguaremos qué funciones biológicas tienen.

Reto 2. Haz una tabla con el LFC y el padj de IFI27, USP18 y SIGLEC1 en los tres tipos celulares. ¿En cuál cambia más cada gen?

Pista: bind_rows(de_results, .id = "Cell_type") junta las tres tablas en una sola.

Ver solución

bind_rows(de_results, .id = "Cell_type") %>%
  filter(gene %in% c("IFI27", "USP18", "SIGLEC1")) %>%
  dplyr::select(gene, Cell_type, log2FoldChange, padj) %>%
  arrange(gene, Cell_type)
#>      gene Cell_type log2FoldChange         padj
#> 1   IFI27      moDC     4.31361093 3.635566e-03
#> 2   IFI27  monocyte     6.50565571 1.137584e-07
#> 3   IFI27     tolDC     3.38219155 3.445094e-02
#> 4 SIGLEC1      moDC    -0.42105695 9.995599e-01
#> 5 SIGLEC1  monocyte     3.11093020 5.737873e-06
#> 6 SIGLEC1     tolDC     0.04520298 9.765996e-01
#> 7   USP18      moDC     0.47562454 5.871915e-01
#> 8   USP18  monocyte     3.12316050 1.371820e-05
#> 9   USP18     tolDC     0.74759493 1.489008e-01

Los tres genes cambian más en los monocitos. IFI27 es el único significativo en los tres tipos celulares.

Reto 3. Guarda en un archivo CSV los DEG de las moDC, ordenados por padj.

Pista: filter(), arrange() y write.csv().

Ver solución

de_classified$moDC %>%
  filter(Expression != "Unchanged") %>%
  arrange(padj) %>%
  write.csv("DEG_moDC_SLE_vs_Ctrl.csv", row.names = FALSE)

7. Para terminar: la Figura 2 del artículo

Reunimos todo en la Figura 2. El heatmap de ComplexHeatmap no es una gráfica de ggplot2, así que primero lo “capturamos” como objeto gráfico con grid::grid.grabExpr() para poder combinarlo con las demás:

p_heatmap <- grid::grid.grabExpr(
  draw(top_annotation %v% heatmap_list,
       merge_legends = TRUE, annotation_legend_list = list(cell_legend),
       annotation_legend_side = "top", heatmap_legend_side = "top"),
  wrap.grobs = TRUE # guarda el código de dibujo para poder redibujarlo dentro del panel
)

right_panels <- plot_grid(
  p_markers,
  plot_grid(p_volcano_mo, p_volcano_modc, p_volcano_toldc,
            labels = c("C", "D", "E"), label_size = 18, nrow = 1),
  labels = c("B", ""), label_size = 18, ncol = 1, rel_heights = c(0.9, 1)
)

figure_2 <- plot_grid(p_heatmap, right_panels, labels = c("A", ""), label_size = 18,
                      nrow = 1, rel_widths = c(0.8, 1))
figure_2


# Número de DEG por tipo celular, para el pie de figura
up_n   <- function(cell) sum(de_classified[[cell]]$Expression == "Up-regulated")
down_n <- function(cell) sum(de_classified[[cell]]$Expression == "Down-regulated")

Figura 2. Validación de los tipos celulares y perfil transcriptómico integrado entre grupos. (A) Heatmap de la expresión génica normalizada, con los genes en las filas y las muestras en las columnas, para monocitos, moDC y tolDC diferenciadas in vitro. La escala de color representa las cuentas normalizadas en z-score. En la parte superior se anotan la edad y el grupo de cada voluntaria (SLE o Ctrl). (B) Biomarcadores específicos de cada tipo celular. La escala de color indica la expresión media por grupo (z-score) y el tamaño del punto, el porcentaje de muestras por encima del promedio de cada gen. Cada columna es un biomarcador del tipo celular indicado arriba. (C–E) Volcano plots de los genes diferencialmente expresados entre grupos en (C) monocitos (37 suben y 0 bajan en SLE), (D) moDC (4 suben y 40 bajan) y (E) tolDC (4 suben y 12 bajan). Los DEG se seleccionaron con |LFC| ≥ 1 y padj < 0.05, usando la prueba de Wald con corrección de Benjamini–Hochberg (FDR).

La figura original se encuentra en el artículo.

Para guardarla en alta resolución:

ggsave("Figura_2.png", figure_2, width = 20, height = 11, dpi = 300)

8. Checkpoint para la siguiente lección

No necesitas guardar nada: el paquete incluye el resultado de esta lección con el mismo nombre, de_results (los resultados de DESeq2 de los tres tipos celulares). La siguiente lección empezará desde ahí.

9. Resumen

Paso	Función clave	¿Para qué?
Validar tipos celulares	dot plot de biomarcadores	Confirmar la identidad de las muestras
Vista global	`get_heatmap_mat()`, `create_heatmap()`	Ver la expresión de todos los genes
Expresión diferencial	`DESeq()`, `results()`	Probar cada gen: SLE contra Ctrl
Definir DEG	`padj < 0.05` y `\|LFC\| ≥ 1`	Quedarnos con cambios confiables y relevantes
Visualizar	volcano plot	Ver magnitud y significancia de todos los genes
Comparar tipos celulares	`intersect()`	Encontrar cambios compartidos

Errores comunes de principiante

Usar pvalue en lugar de padj: con miles de genes, cientos saldrían significativos por azar.
Mezclar todos los tipos celulares en una sola comparación: la variación entre tipos celulares tapa las diferencias del lupus.
Interpretar un LFC enorme sin revisar las cuentas: puede venir de genes casi sin lecturas.
No reportar los umbrales: el número de DEG depende de ellos.
Pensar que “no es DEG” significa “no cambia”: con 10 controles, el poder estadístico es limitado.

10. Próximos pasos

Ya identificamos qué genes cambian entre pacientes y controles. La lección Funciones biológicas de los genes diferencialmente expresados aborda qué funciones cumplen: mediante un análisis de enriquecimiento funcional, asociaremos los 94 DEG con procesos biológicos y rutas de Gene Ontology y Reactome.

Para continuar, da clic en el botón Siguiente lección: Funciones biológicas de los DEG al final de esta página.

↑ Volver a Inicio

Información de la sesión

sessionInfo()
#> R version 4.6.2 (2026-10-29)
#> Platform: x86_64-pc-linux-gnu
#> Running under: Ubuntu 24.04.5 LTS
#>
#> Matrix products: default
#> BLAS:   /usr/lib/x86_64-linux-gnu/openblas-pthread/libblas.so.3
#> LAPACK: /usr/lib/x86_64-linux-gnu/openblas-pthread/libopenblasp-r0.3.26.so;  LAPACK version 3.12.0
#>
#> locale:
#>  [1] LC_CTYPE=C.UTF-8       LC_NUMERIC=C           LC_TIME=C.UTF-8
#>  [4] LC_COLLATE=C.UTF-8     LC_MONETARY=C.UTF-8    LC_MESSAGES=C.UTF-8
#>  [7] LC_PAPER=C.UTF-8       LC_NAME=C              LC_ADDRESS=C
#> [10] LC_TELEPHONE=C         LC_MEASUREMENT=C.UTF-8 LC_IDENTIFICATION=C
#>
#> time zone: UTC
#> tzcode source: system (glibc)
#>
#> attached base packages:
#> [1] grid      stats4    stats     graphics  grDevices utils     datasets
#> [8] methods   base
#>
#> other attached packages:
#>  [1] cowplot_1.2.0               ggrepel_0.9.8
#>  [3] circlize_0.4.18             ComplexHeatmap_2.28.0
#>  [5] lubridate_1.9.5             forcats_1.0.1
#>  [7] stringr_1.6.0               dplyr_1.2.1
#>  [9] purrr_1.2.2                 readr_2.2.0
#> [11] tidyr_1.3.2                 tibble_3.3.1
#> [13] ggplot2_4.0.3               tidyverse_2.0.0
#> [15] DESeq2_1.52.0               SummarizedExperiment_1.42.0
#> [17] Biobase_2.72.0              MatrixGenerics_1.24.0
#> [19] matrixStats_1.5.0           GenomicRanges_1.64.0
#> [21] Seqinfo_1.2.0               IRanges_2.46.0
#> [23] S4Vectors_0.50.3            BiocGenerics_0.58.1
#> [25] generics_0.1.4              GeneExprLupusMx_0.1.0.9000
#>
#> loaded via a namespace (and not attached):
#>  [1] tidyselect_1.2.1    farver_2.1.2        S7_0.2.2
#>  [4] fastmap_1.2.0       digest_0.6.39       timechange_0.4.0
#>  [7] lifecycle_1.0.5     cluster_2.1.8.3     magrittr_2.0.5
#> [10] compiler_4.6.2      rlang_1.3.0         sass_0.4.10
#> [13] tools_4.6.2         utf8_1.2.6          yaml_2.3.12
#> [16] knitr_1.52          labeling_0.4.3      S4Arrays_1.12.1
#> [19] DelayedArray_0.38.2 RColorBrewer_1.1-3  abind_1.4-8
#> [22] BiocParallel_1.46.0 withr_3.0.3         desc_1.4.3
#> [25] ggh4x_0.3.1         colorspace_2.1-4    scales_1.4.0
#> [28] iterators_1.0.14    cli_3.6.6           rmarkdown_2.32
#> [31] crayon_1.5.3        ragg_1.5.2          otel_0.2.0
#> [34] tzdb_0.5.0          rjson_0.2.23        cachem_1.1.0
#> [37] parallel_4.6.2      XVector_0.52.0      vctrs_0.7.3
#> [40] Matrix_1.7-6        jsonlite_2.0.0      hms_1.1.4
#> [43] GetoptLong_1.1.1    clue_0.3-68         systemfonts_1.3.2
#> [46] locfit_1.5-9.12     foreach_1.5.2       jquerylib_0.1.4
#> [49] glue_1.8.1          pkgdown_2.2.1       codetools_0.2-20
#> [52] shape_1.4.6.1       stringi_1.8.9       gtable_0.3.6
#> [55] pillar_1.11.1       htmltools_0.5.9     R6_2.6.1
#> [58] textshaping_1.0.5   doParallel_1.0.17   evaluate_1.0.5
#> [61] lattice_0.23-1      png_0.1-9           bslib_0.12.0
#> [64] Rcpp_1.1.2          SparseArray_1.12.3  xfun_0.62
#> [67] fs_2.1.0            pkgconfig_2.0.3     GlobalOptions_0.1.4

Validación de tipos celulares, expresión diferencial y volcano plots

2026-10-31

Bienvenida

Mapa de la lección

Glosario

1. Preparación

Punto de partida

2. Paso 1: ¿las células son lo que dicen ser?

3. Paso 2: una mirada global con un heatmap

4. Paso 3: expresión diferencial con DESeq2

4.1 La pregunta

4.2 Paso a paso con los monocitos

4.3 Los tres tipos celulares

5. Paso 4: ¿qué genes cambian?

6. Paso 5: volcano plots

6.1 Cómo leer un volcano plot

6.2 Una función para los tres tipos celulares

6.3 Monocitos

6.4 moDC

6.5 tolDC

6.6 ¿Qué genes comparten los tipos celulares?

7. Para terminar: la Figura 2 del artículo

8. Checkpoint para la siguiente lección

9. Resumen

Errores comunes de principiante

10. Próximos pasos

Información de la sesión
